ร้านค้า / ชุด KIT พร้อมเพลา

ชุดเพลาท้ายพร้อมมอเตอร์ Brushless 72V 2200W มี 2 เกียร์ สำหรับทำรถไฟฟ้า ใช้งาน เอนกประสงค์

มีผู้ชม 8365 ครั้ง
ชุดเพลาท้ายพร้อมมอเตอร์ Brushless 72V 2200W มี 2 เกียร์ สำหรับทำรถไฟฟ้า ใช้งาน เอนกประสงค์
ชุดเพลาท้ายพร้อมมอเตอร์ Brushless 72V 2200W มี 2 เกียร์ สำหรับทำรถไฟฟ้า ใช้งาน เอนกประสงค์ ชุดเพลาท้ายพร้อมมอเตอร์ Brushless 72V 2200W มี 2 เกียร์ สำหรับทำรถไฟฟ้า ใช้งาน เอนกประสงค์ ชุดเพลาท้ายพร้อมมอเตอร์ Brushless 72V 2200W มี 2 เกียร์ สำหรับทำรถไฟฟ้า ใช้งาน เอนกประสงค์ ชุดเพลาท้ายพร้อมมอเตอร์ Brushless 72V 2200W มี 2 เกียร์ สำหรับทำรถไฟฟ้า ใช้งาน เอนกประสงค์ ชุดเพลาท้ายพร้อมมอเตอร์ Brushless 72V 2200W มี 2 เกียร์ สำหรับทำรถไฟฟ้า ใช้งาน เอนกประสงค์ ชุดเพลาท้ายพร้อมมอเตอร์ Brushless 72V 2200W มี 2 เกียร์ สำหรับทำรถไฟฟ้า ใช้งาน เอนกประสงค์ ชุดเพลาท้ายพร้อมมอเตอร์ Brushless 72V 2200W มี 2 เกียร์ สำหรับทำรถไฟฟ้า ใช้งาน เอนกประสงค์ ชุดเพลาท้ายพร้อมมอเตอร์ Brushless 72V 2200W มี 2 เกียร์ สำหรับทำรถไฟฟ้า ใช้งาน เอนกประสงค์ ชุดเพลาท้ายพร้อมมอเตอร์ Brushless 72V 2200W มี 2 เกียร์ สำหรับทำรถไฟฟ้า ใช้งาน เอนกประสงค์ ชุดเพลาท้ายพร้อมมอเตอร์ Brushless 72V 2200W มี 2 เกียร์ สำหรับทำรถไฟฟ้า ใช้งาน เอนกประสงค์ ชุดเพลาท้ายพร้อมมอเตอร์ Brushless 72V 2200W มี 2 เกียร์ สำหรับทำรถไฟฟ้า ใช้งาน เอนกประสงค์ ชุดเพลาท้ายพร้อมมอเตอร์ Brushless 72V 2200W มี 2 เกียร์ สำหรับทำรถไฟฟ้า ใช้งาน เอนกประสงค์ ชุดเพลาท้ายพร้อมมอเตอร์ Brushless 72V 2200W มี 2 เกียร์ สำหรับทำรถไฟฟ้า ใช้งาน เอนกประสงค์ ชุดเพลาท้ายพร้อมมอเตอร์ Brushless 72V 2200W มี 2 เกียร์ สำหรับทำรถไฟฟ้า ใช้งาน เอนกประสงค์ ชุดเพลาท้ายพร้อมมอเตอร์ Brushless 72V 2200W มี 2 เกียร์ สำหรับทำรถไฟฟ้า ใช้งาน เอนกประสงค์ ชุดเพลาท้ายพร้อมมอเตอร์ Brushless 72V 2200W มี 2 เกียร์ สำหรับทำรถไฟฟ้า ใช้งาน เอนกประสงค์ ชุดเพลาท้ายพร้อมมอเตอร์ Brushless 72V 2200W มี 2 เกียร์ สำหรับทำรถไฟฟ้า ใช้งาน เอนกประสงค์ ชุดเพลาท้ายพร้อมมอเตอร์ Brushless 72V 2200W มี 2 เกียร์ สำหรับทำรถไฟฟ้า ใช้งาน เอนกประสงค์ ชุดเพลาท้ายพร้อมมอเตอร์ Brushless 72V 2200W มี 2 เกียร์ สำหรับทำรถไฟฟ้า ใช้งาน เอนกประสงค์
รหัสสินค้า : EV-72220
ปกติ : 27,500.00
ลดเหลือ : ฿25,500.00 THB
จำนวน

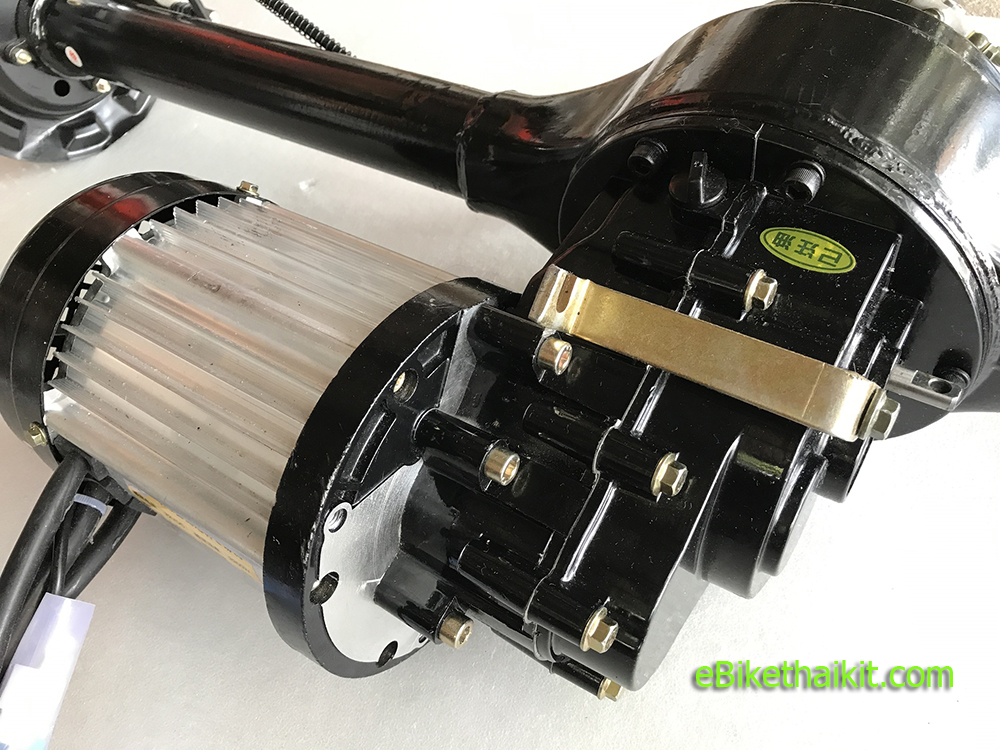

เพลาท้าย พร้อมเกียร์ ระบบ ดิฟเฟอเรนเชียล  Brushless Motor 72V 2200W

สำหรับทำ สามล้อ และ สี่ล้อไฟฟ้า ใช้งานทั่วไป

***** คงเหลือใน Stock 1 ชุด *****




รายการอุปกรณ์ :

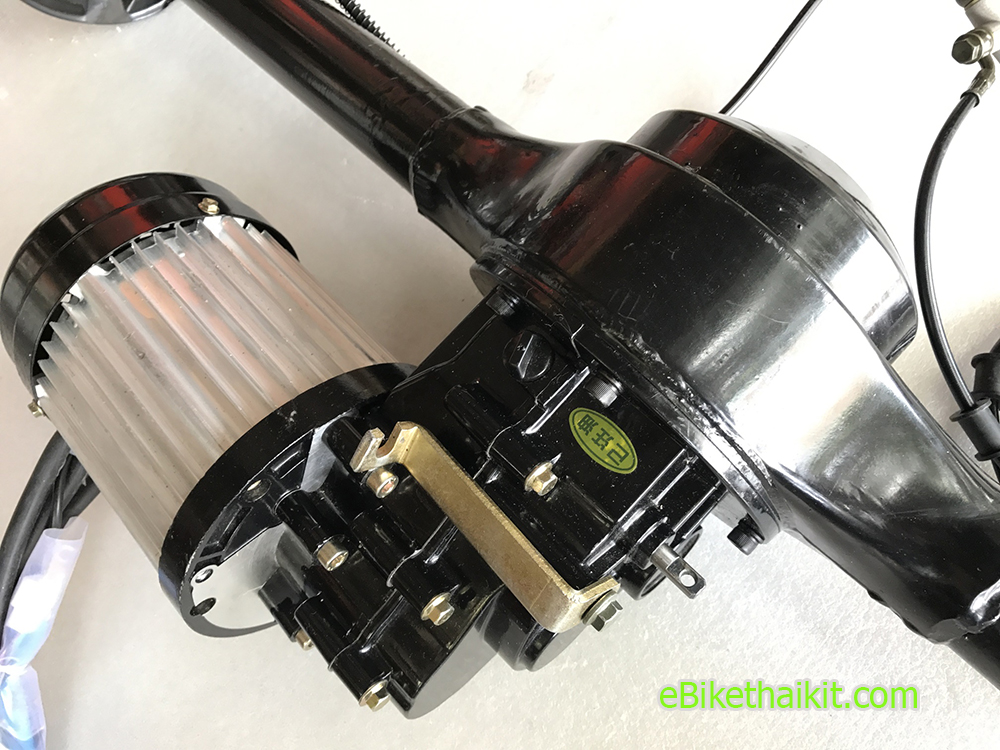

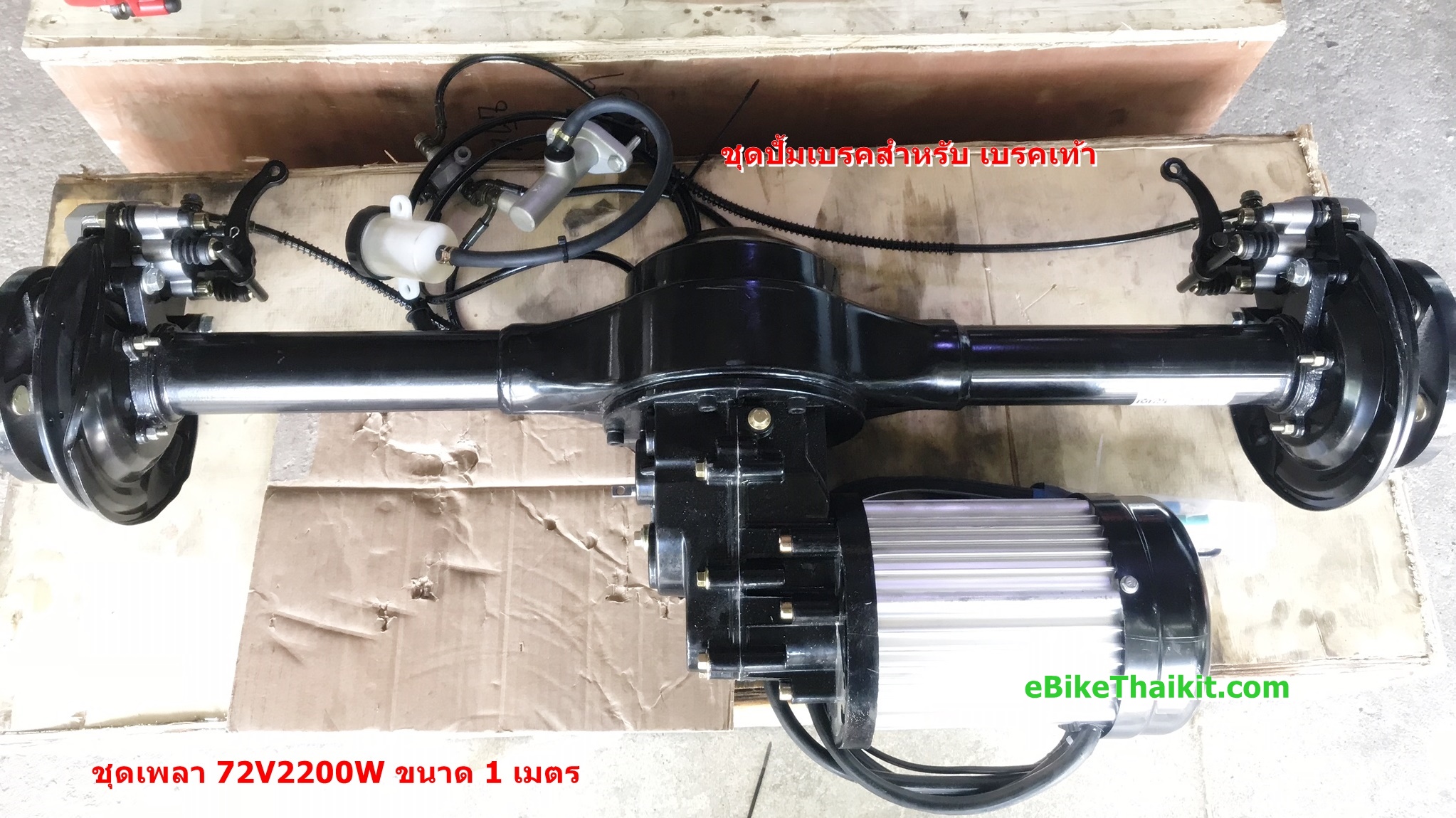

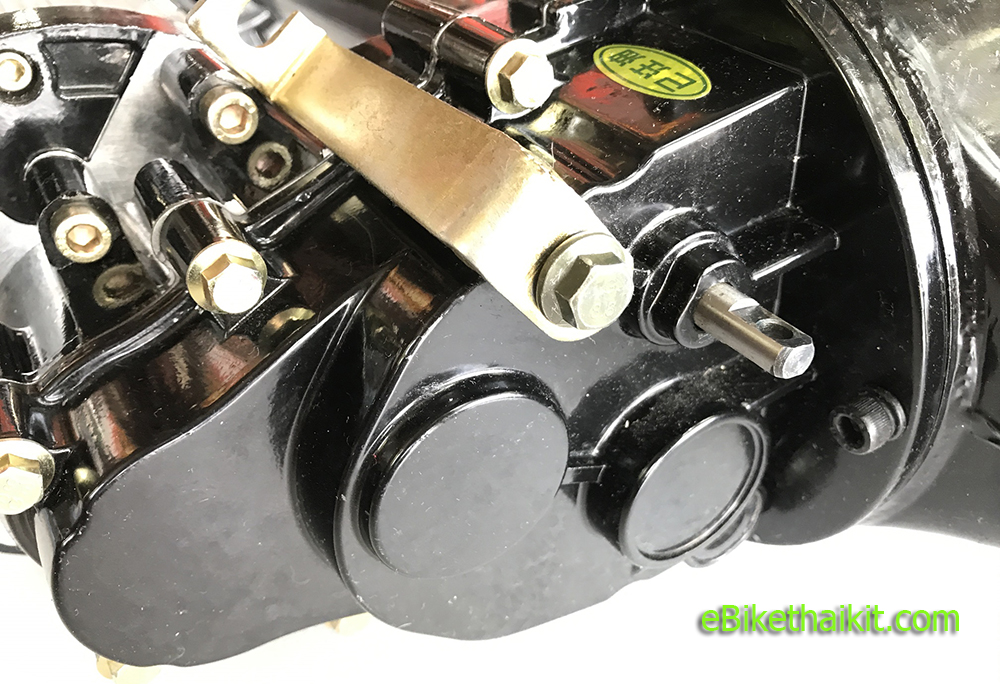

1. ชุดเพลายาว 1.3 เมตร (ปลาย-ปลาย) และชุดเกียร์แบบ 2 Speed พร้อมมอเตอร์ Brushless 72V2200W และดิสเบรค

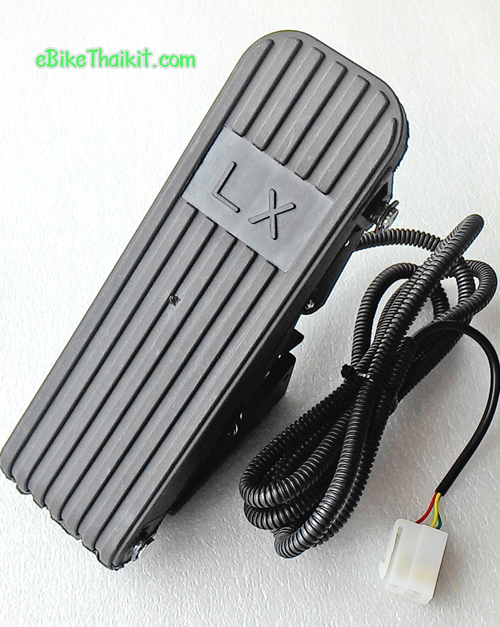

2. คันเร่งเท้า

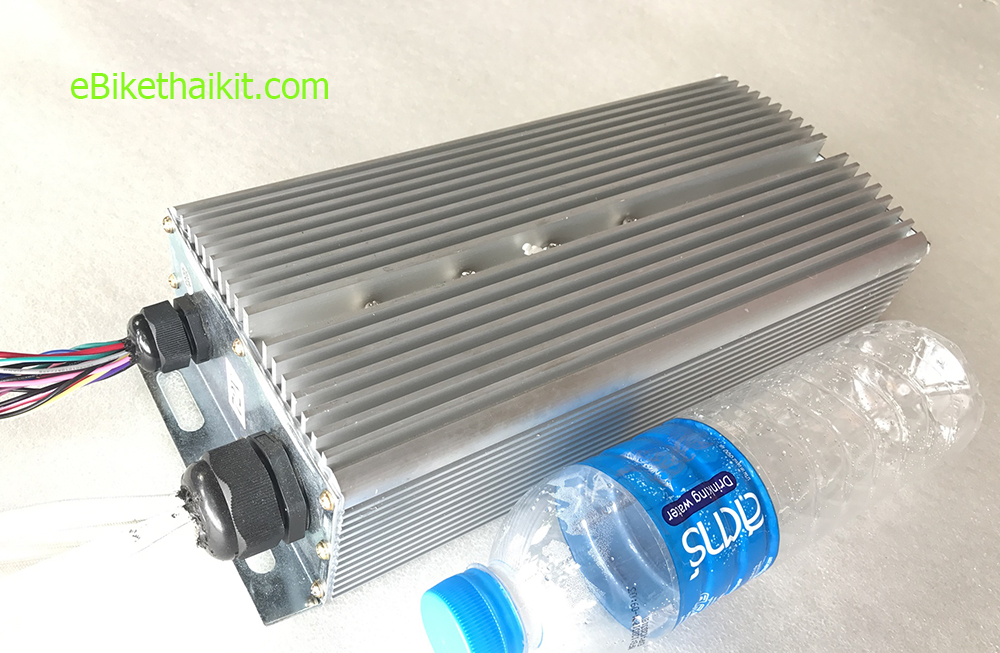

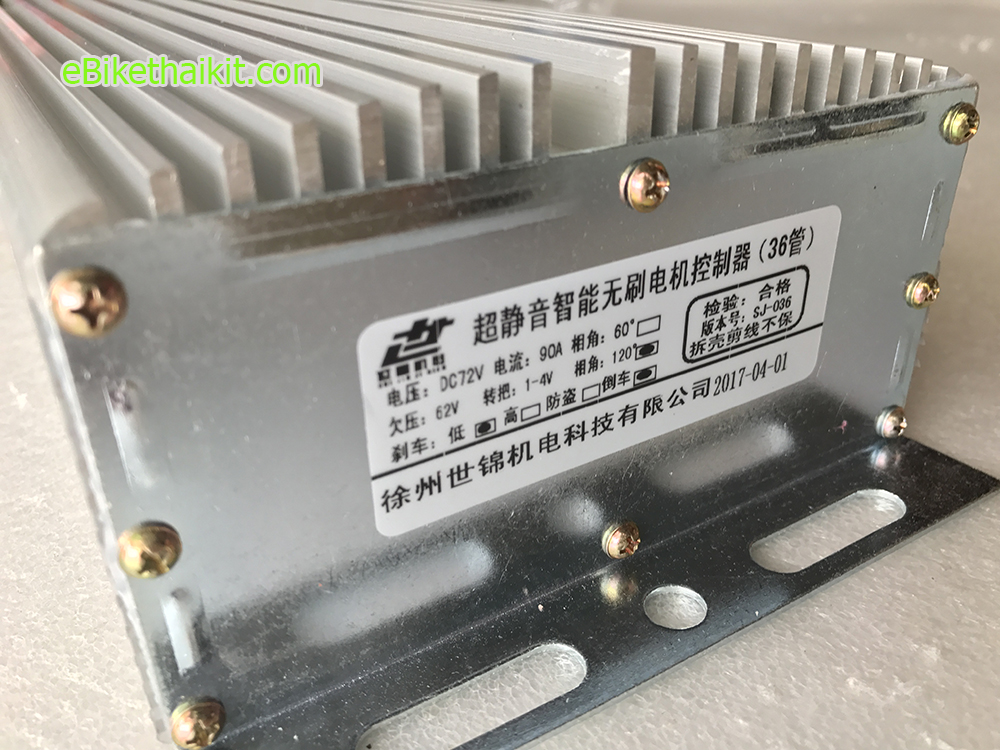

3. กล่องควบคุม Brushless Motor 72V2200W  MAX Current 90A (กล่องมาตฐานขนาดใหญ่ รองรับงานโหด)

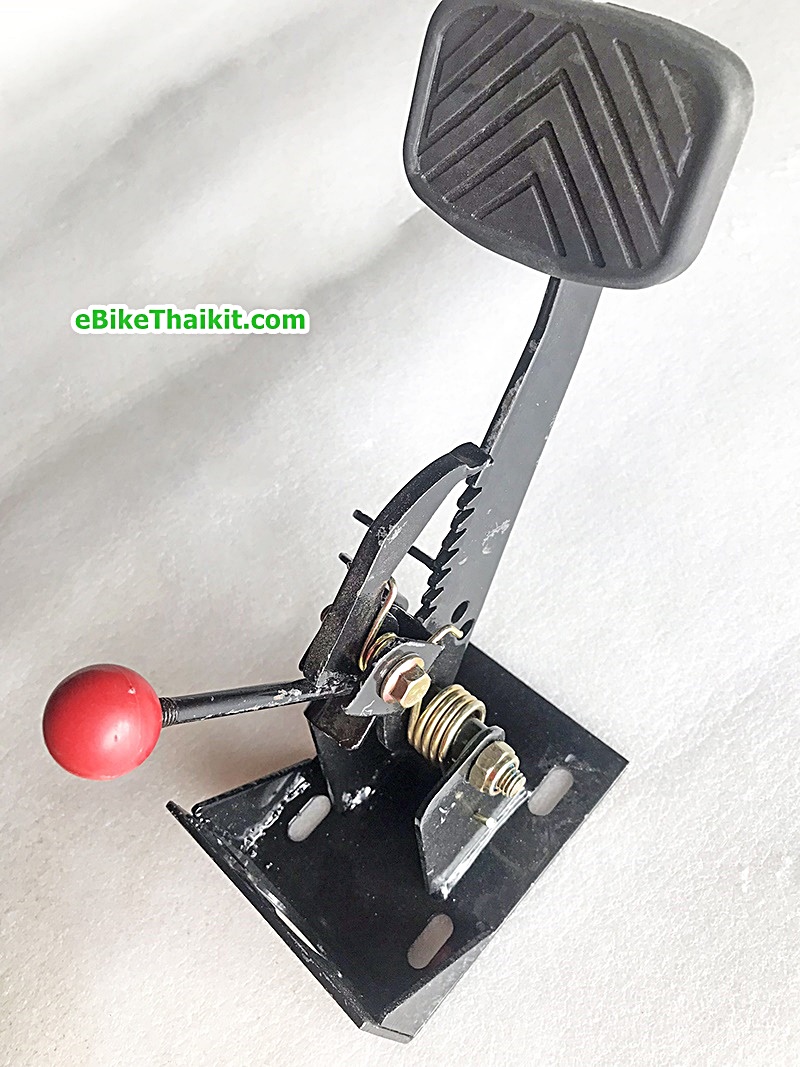

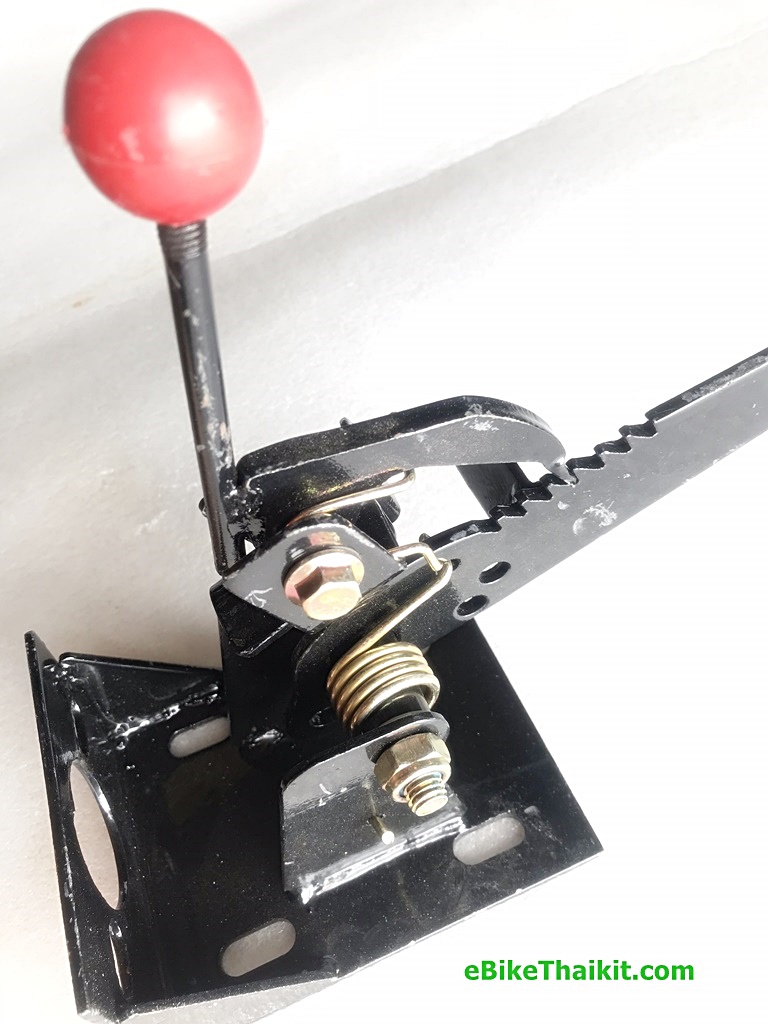

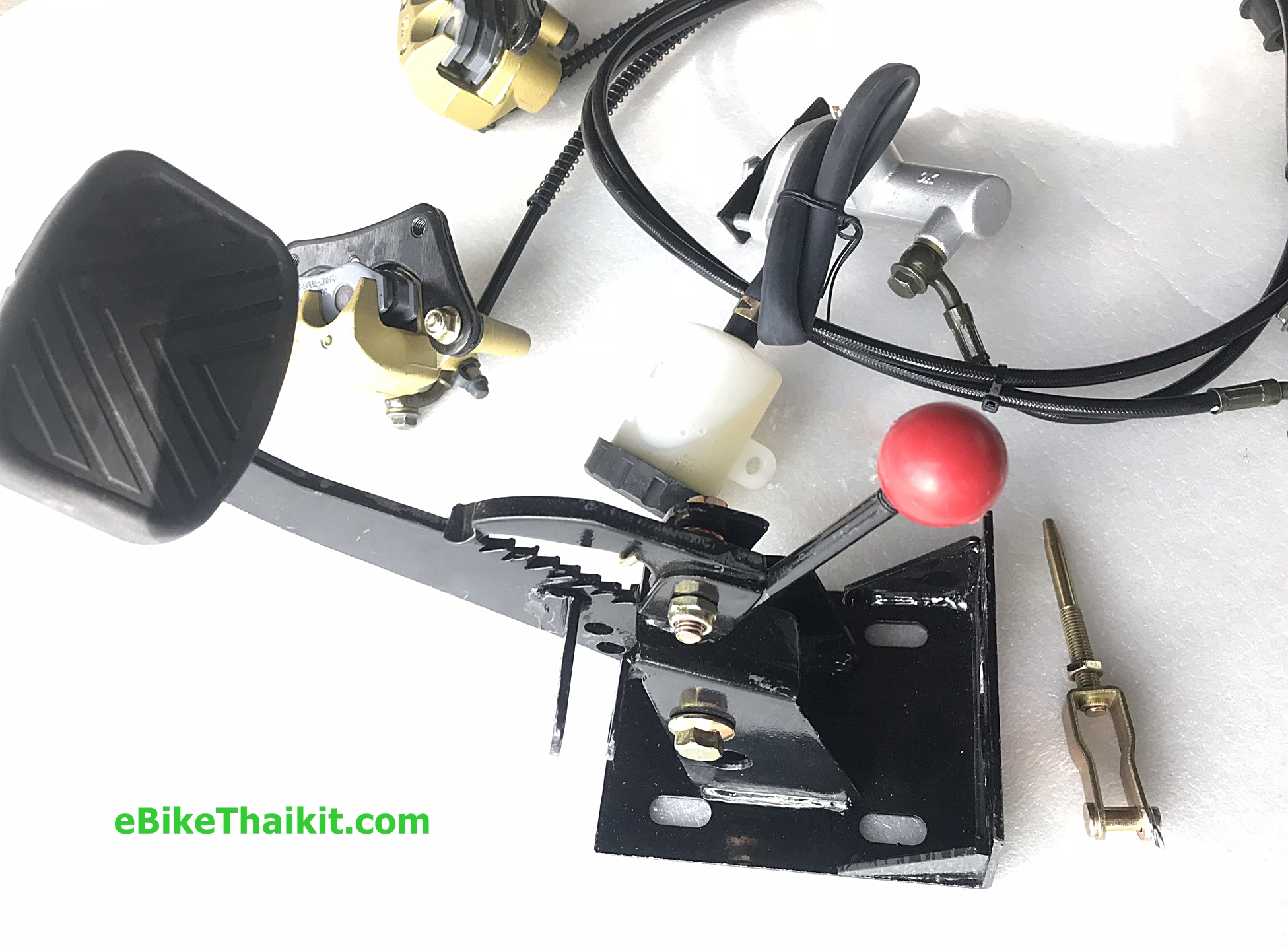

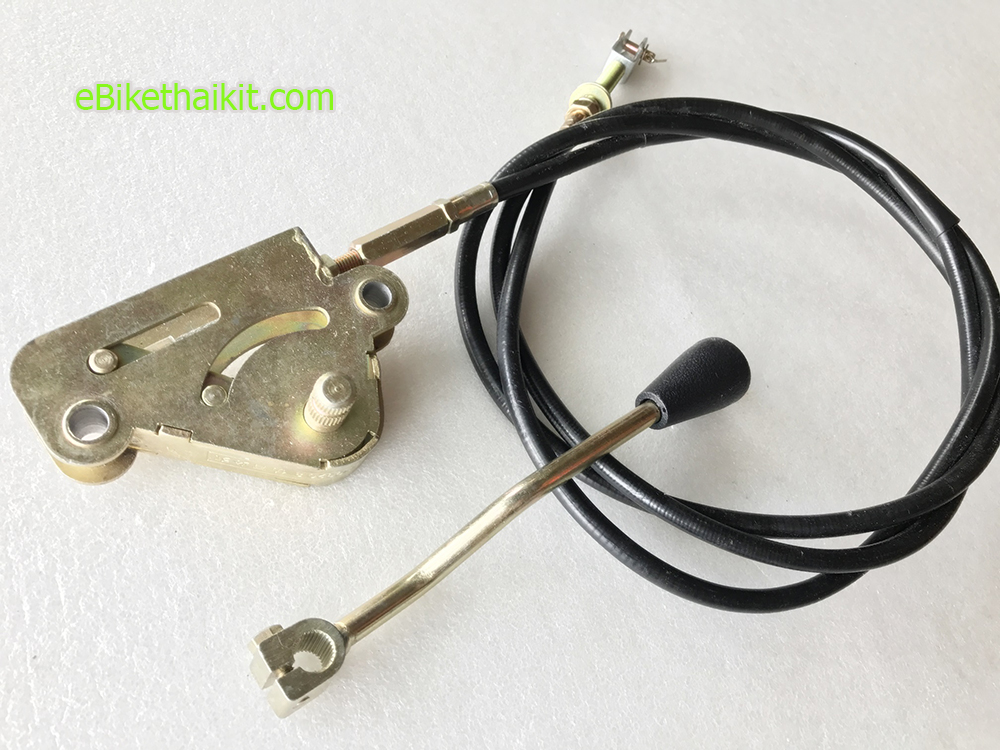

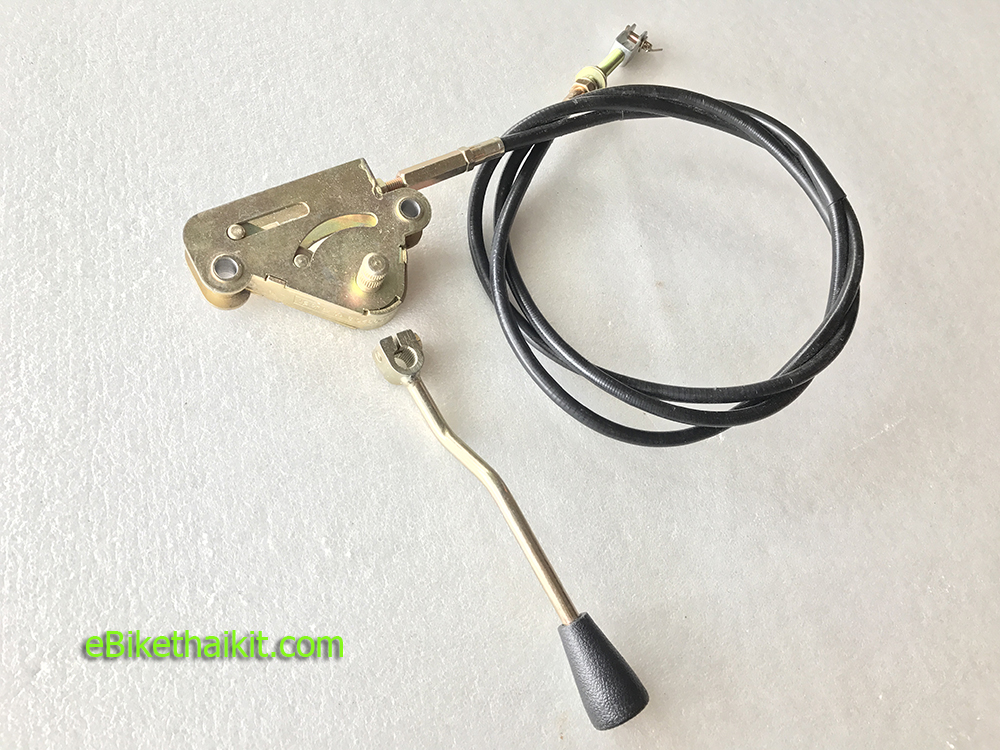

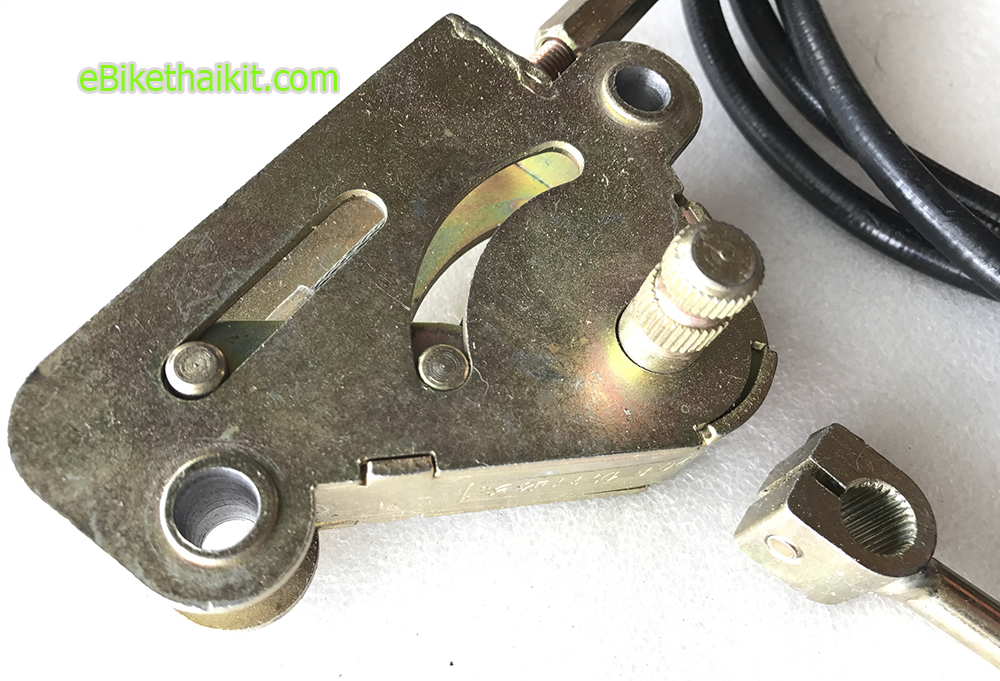

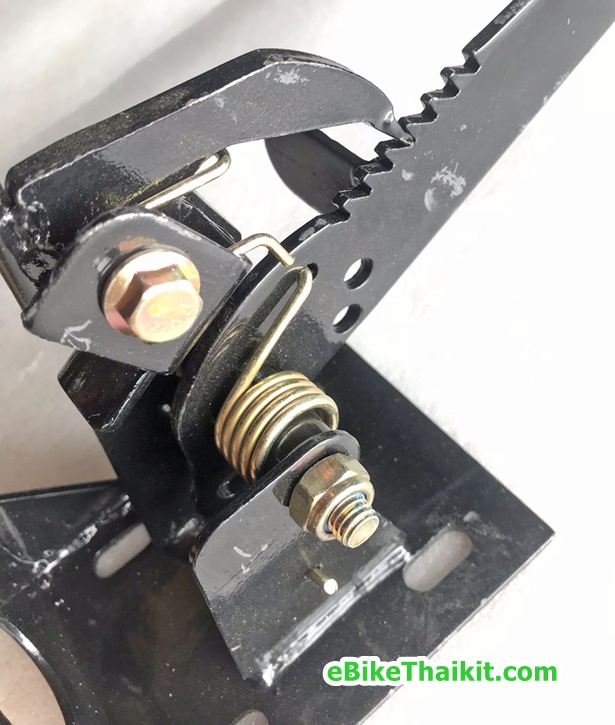

4. ชุดคันโยกเกียร์ 2 Speed  (Ratio 10 : 1 / 20 : 1)

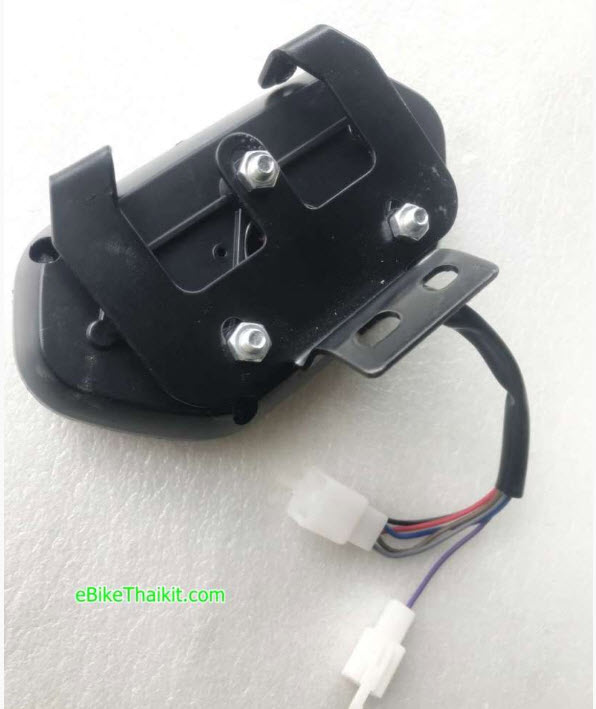

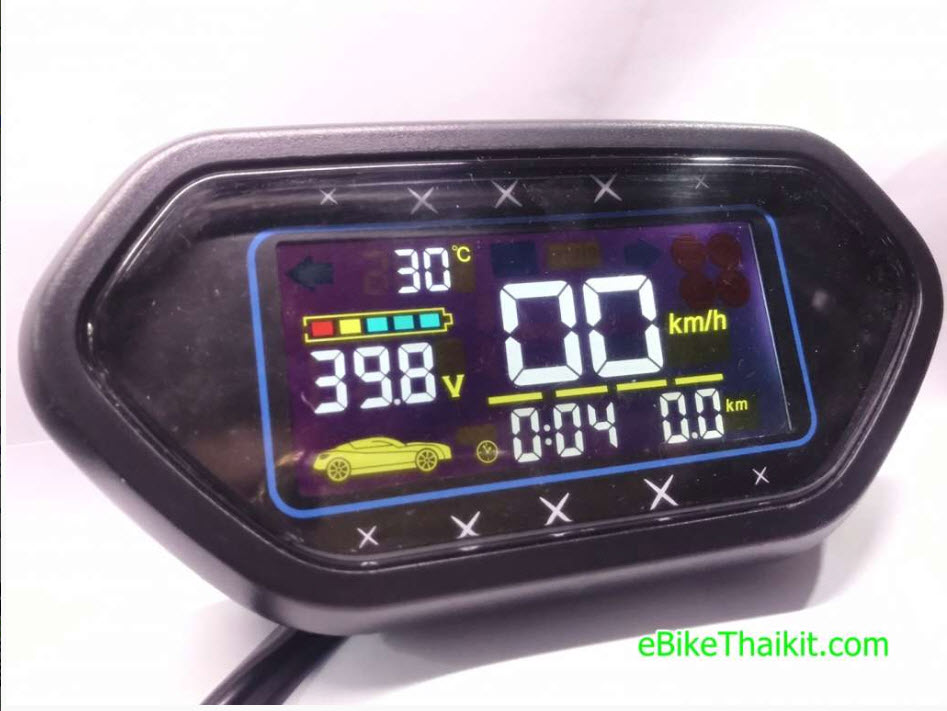

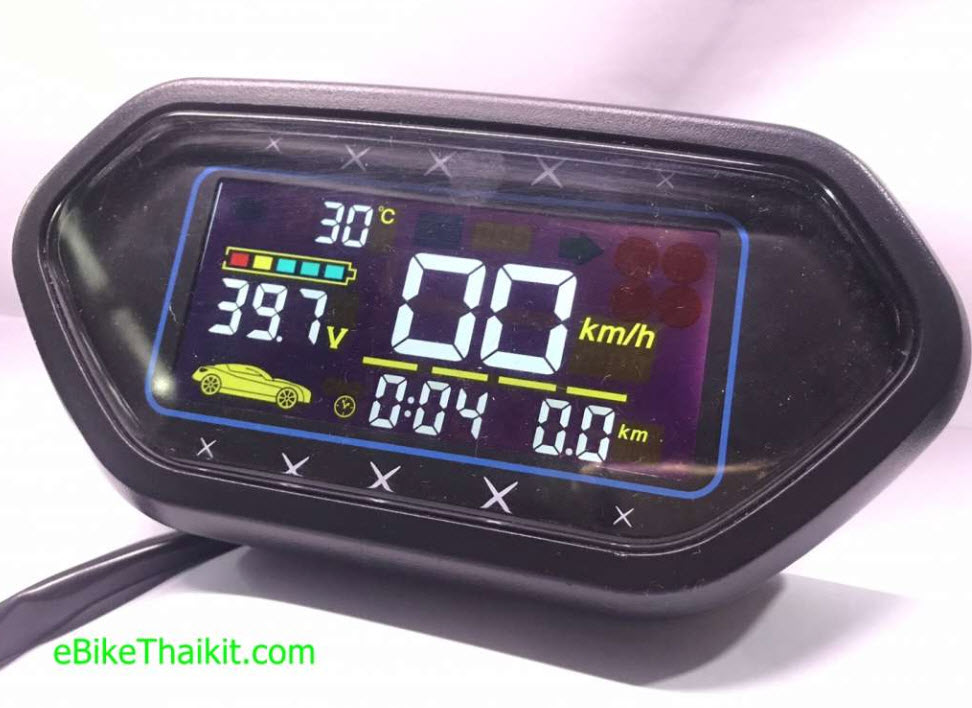

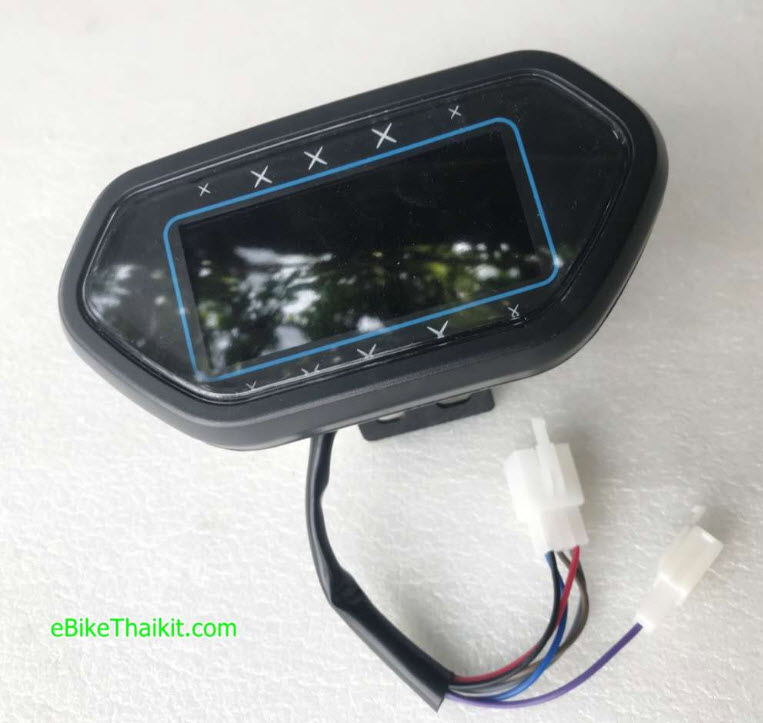

5. LCD Monitor แสดงผลแรงดันแบต อุณหภูมิ ความเร็ว ไฟหน้า ไฟเลี้ยว และ แถบแสดงการเร่ง ---> รายละเอียด

ข้อมูลทางเทคนิคเบื้องต้น

สำหรับทำสามล้อ สี่ล้อ ใช้งานทั่วไป แรงดี

Motor Brushless 72v 2200w

เฟืองท้ายมี 2 Ratio   10 : 1 และ 20 : 1 รองรับงานบรรทุก และใช้งานทั่วไป

ขนาดความยาวเพลา 130 ซม. (สามารถตัด ให้ได้ขนาดตามต้องการ โดยช่างผู้ชำนาญและเครื่องมือทันสมัย)

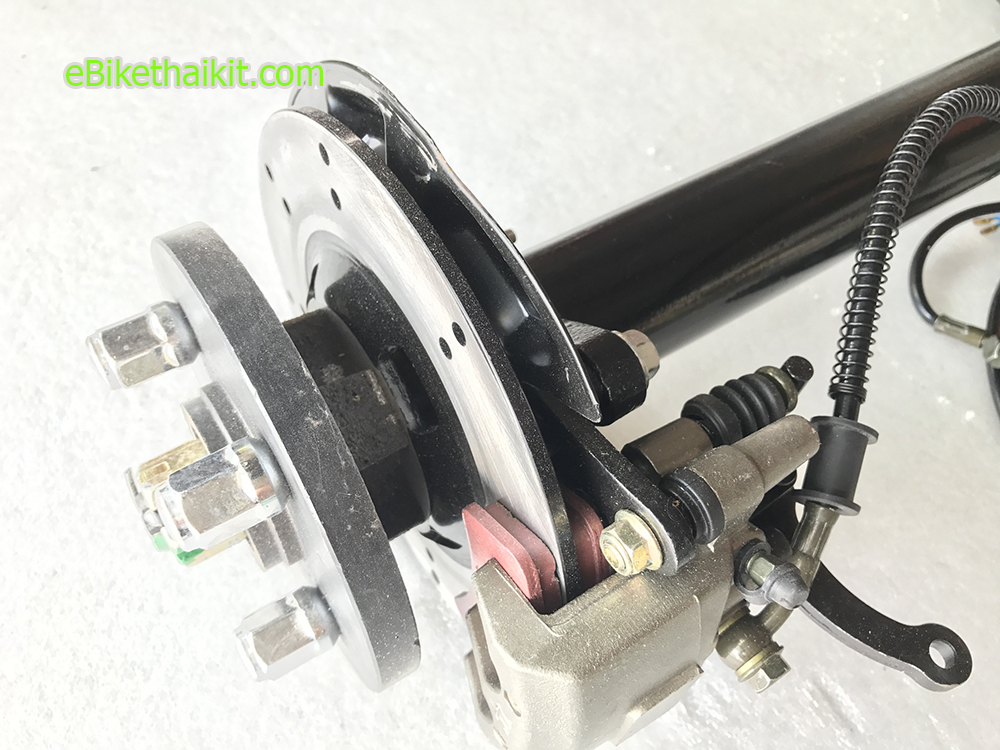

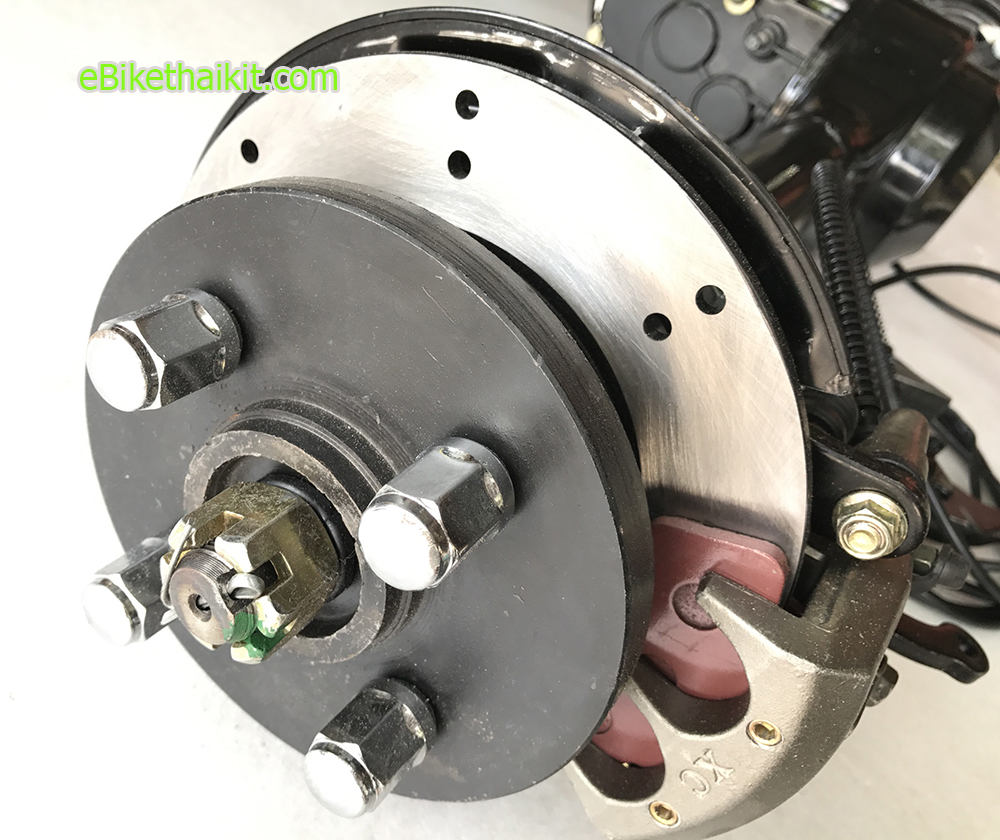

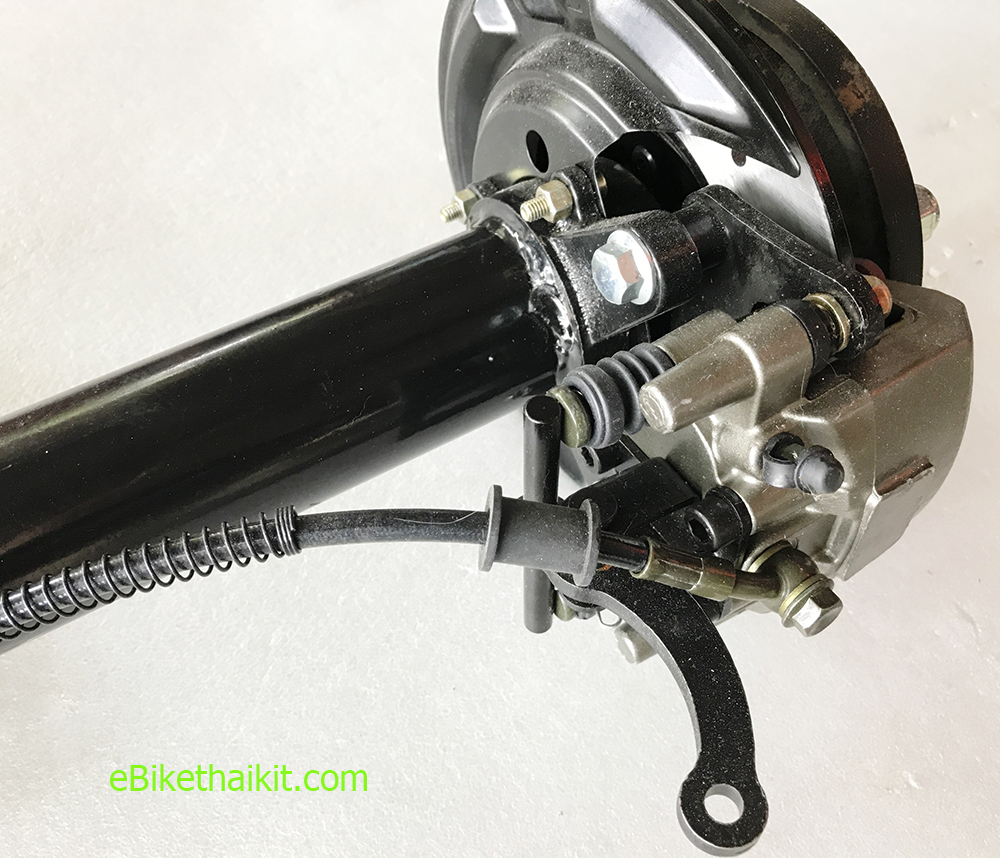

พร้อมระบบ ปั้มและดิสเบรค รองรับระบบมือเบรค

ข้อมูลทางเทคนิคเบื้องต้น :

Mode การใช้งาน Gear ใช้งาน ออกตัวกระแสสูงสุด กระแสคงที่ ความเร็ว (กม/ชม)
FORWARD LOW 40A 13A
HI 53A 20A 40
REVERSE LOW 12A 5A
HI 30A 13A

**** ทดสอบที่น้ำหนักรถ 410 กก. รวมทั้ง น้ำหนักบรรทุกด้วยอีก 560 โล รวมน้ำหนักทั้งระบบ 970 กก. เหยียบคันเร่งสุด มิดๆ ความเร้ว 40 กม / ชม.  ขนาดวงล้อ 20.5"    แนะนำใช้งานจริงน้ำหนักรวมควรอยู่ที่ 600 - 800 กก.  จะดีกว่ากินกระแสน้อยกว่า

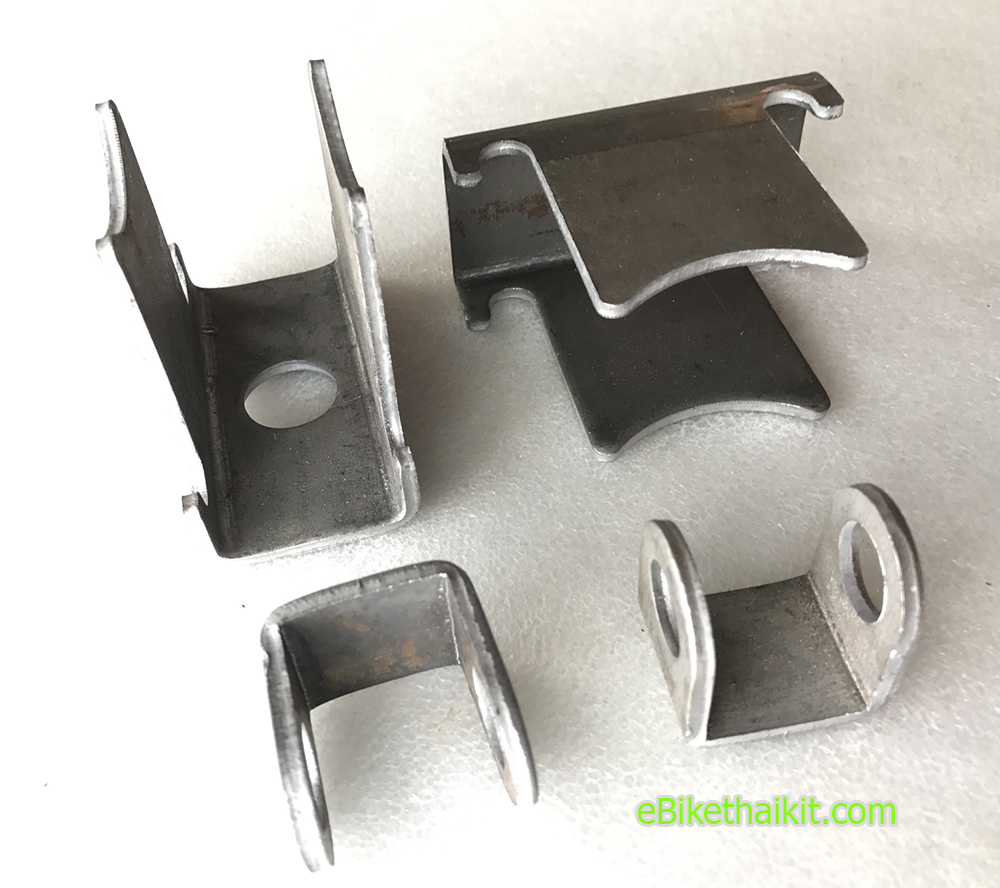

หมายเหตุ : ขนาดเพลายาว 1.3 เมตร การนำไปติดตั้งควรหาระยะที่จะวางแหนบให้เหมาะสม คือหากน้ำหนักทั้งระบบ รวมไม่เกิน 1,000 kg สามารถ ยึดหูแหนบ ที่ระยะ 1ม. ขึ้นไปได้ เพื่อที่จะให้เพลารองรับน้ำหนักรถได้ โดยสมดุล แต่หากนำไปใช้งานที่ 1500 kg. ควรเสริมความแข็งแรงของเพลา ด้วยการเสริมเหล็กฉาก ที่แกนเพลาตลอดแนว เพื่อรองรับการแบกน้ำหนักมากๆ  เพื่อป้องกันเพลาคด งอได้...

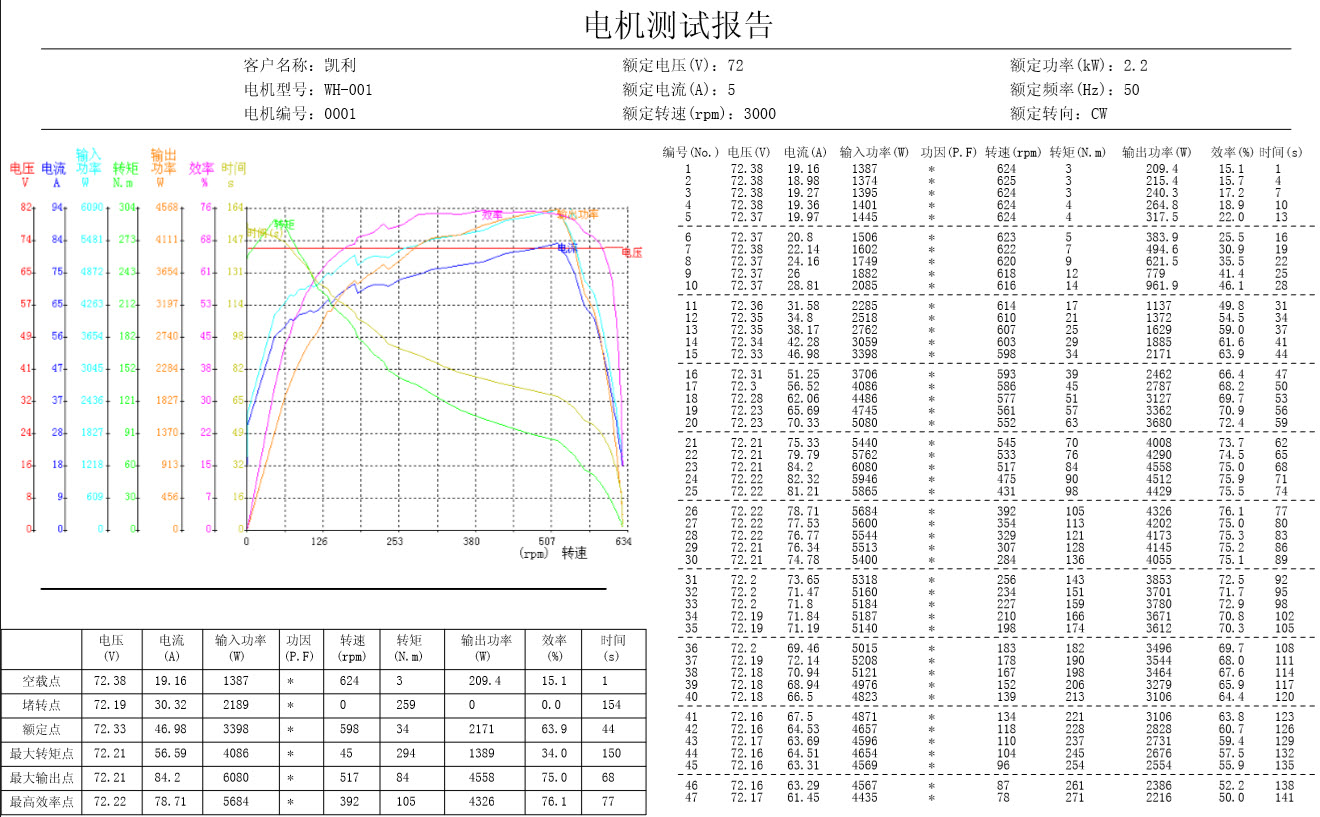

Data Specification Test การทดสอบที่เกียร์ Hi อัตราทด 10 : 1




Download Specification PDF Data ----- > Click

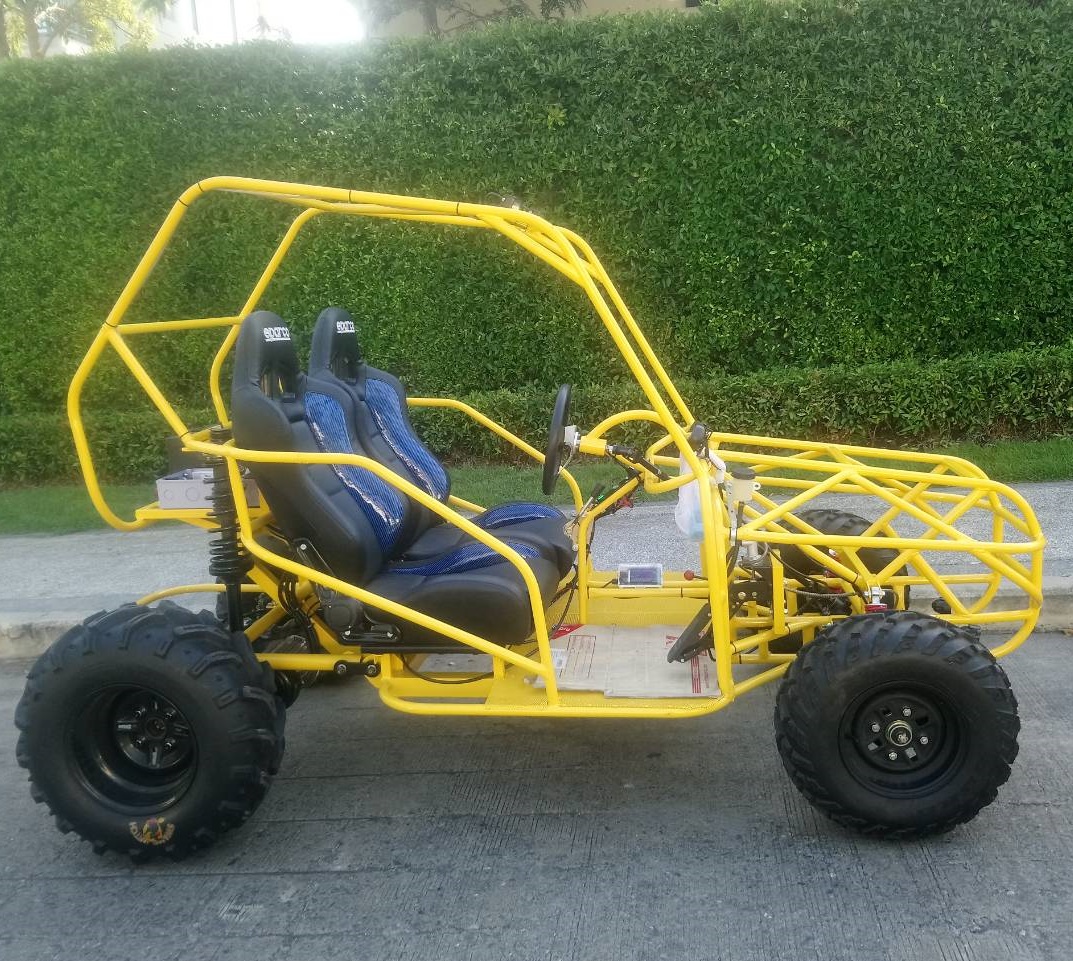

ตัวอย่างผลงาน ที่ใช้ระบบขับเคลื่อนชุดนี้ :

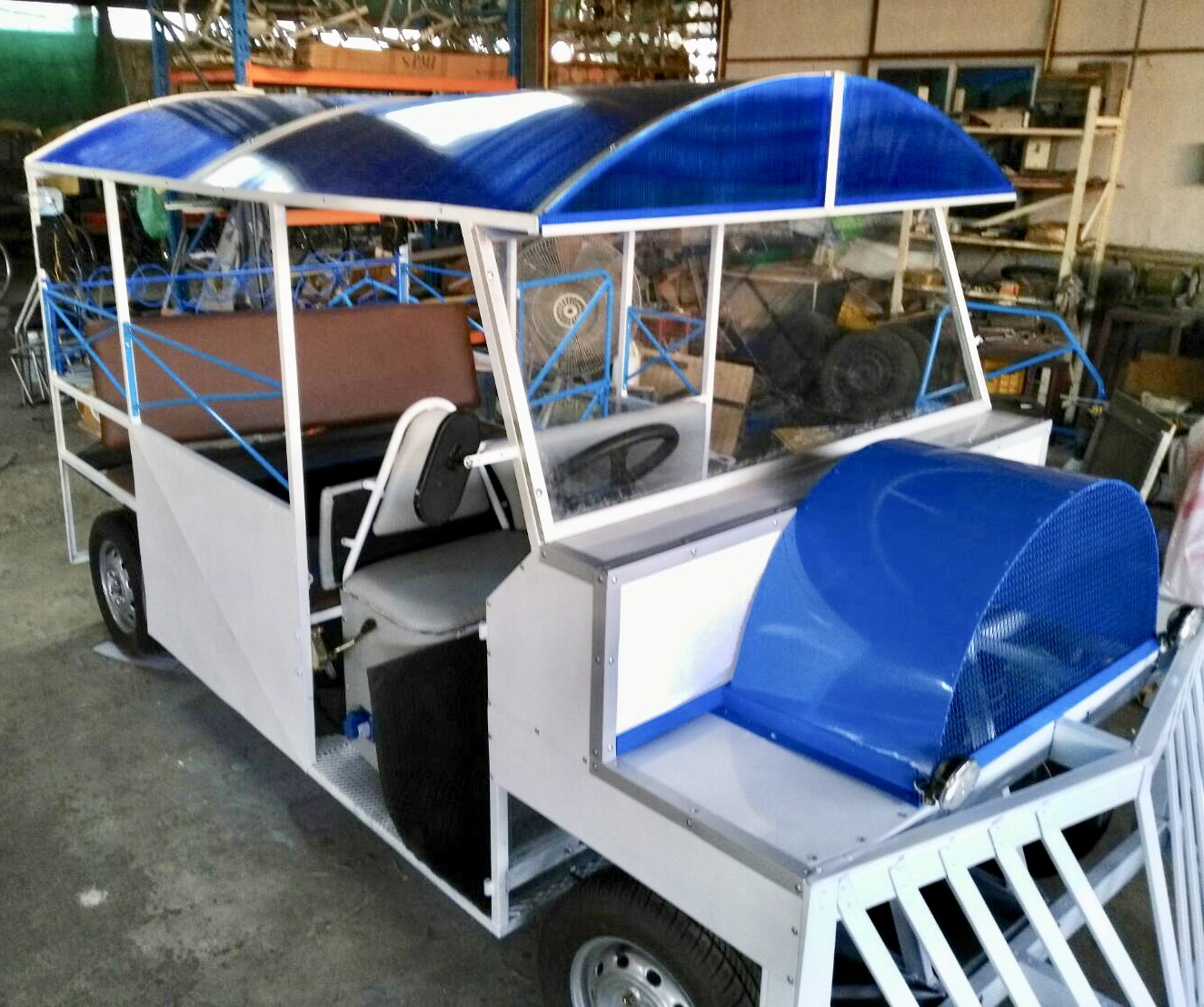

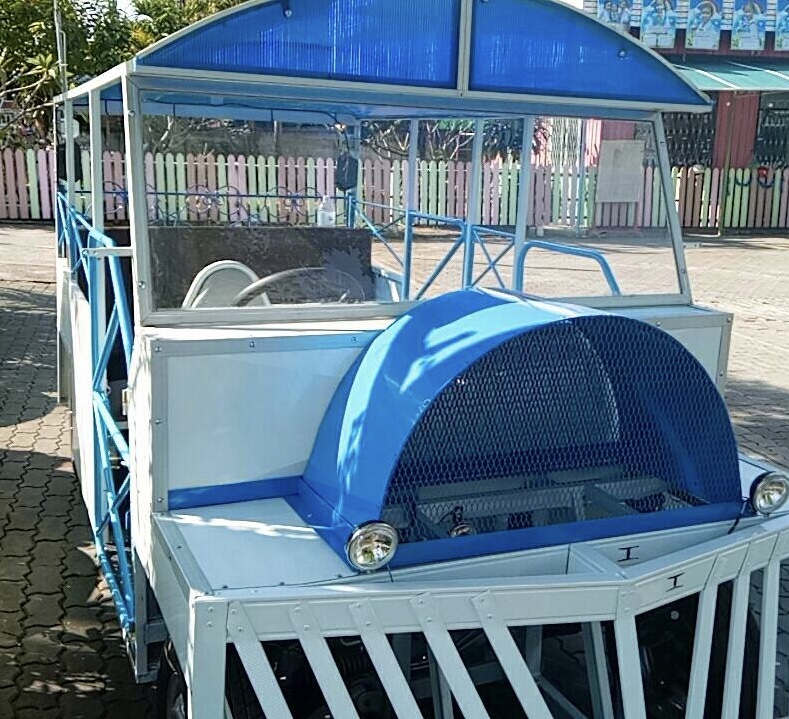

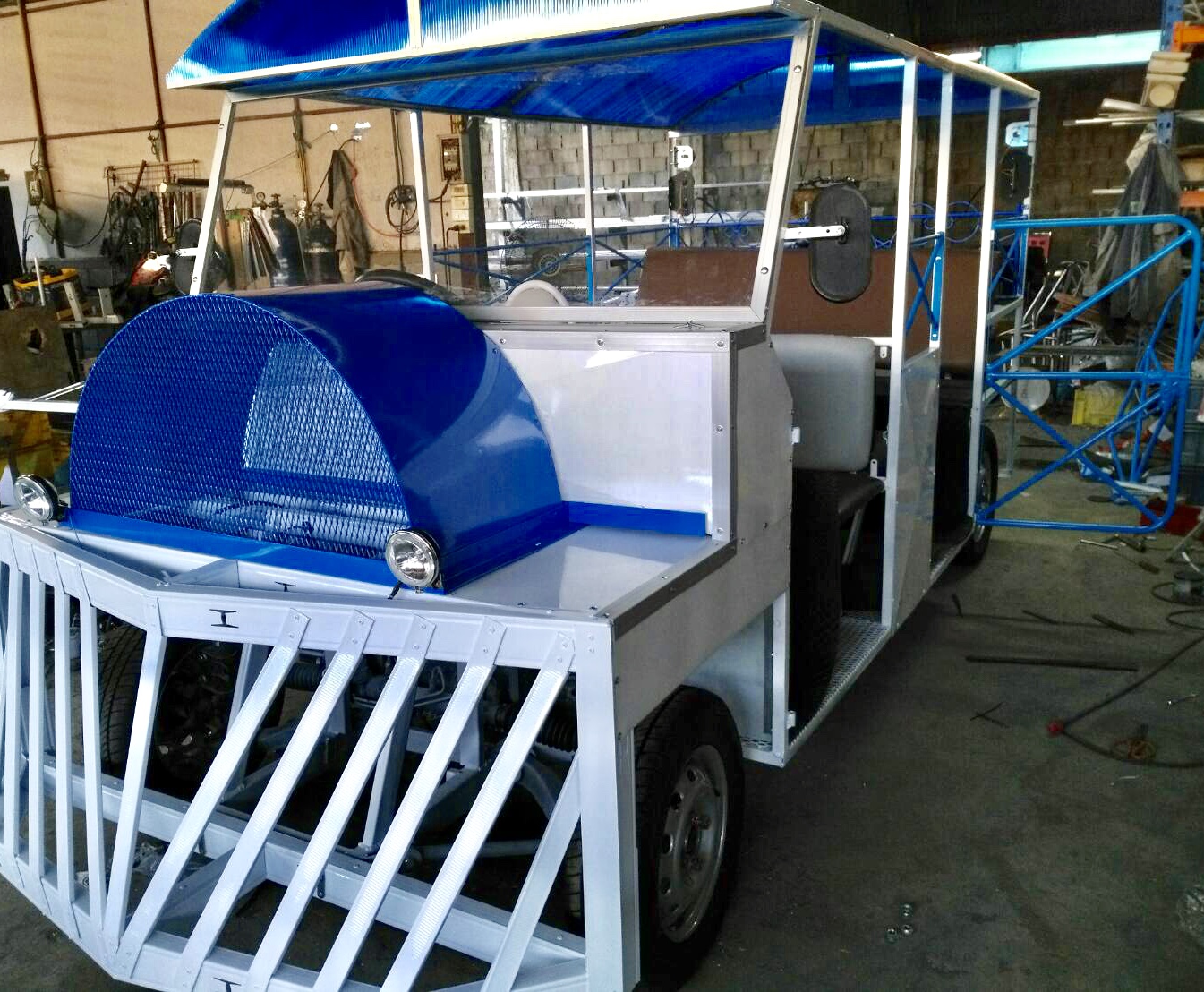

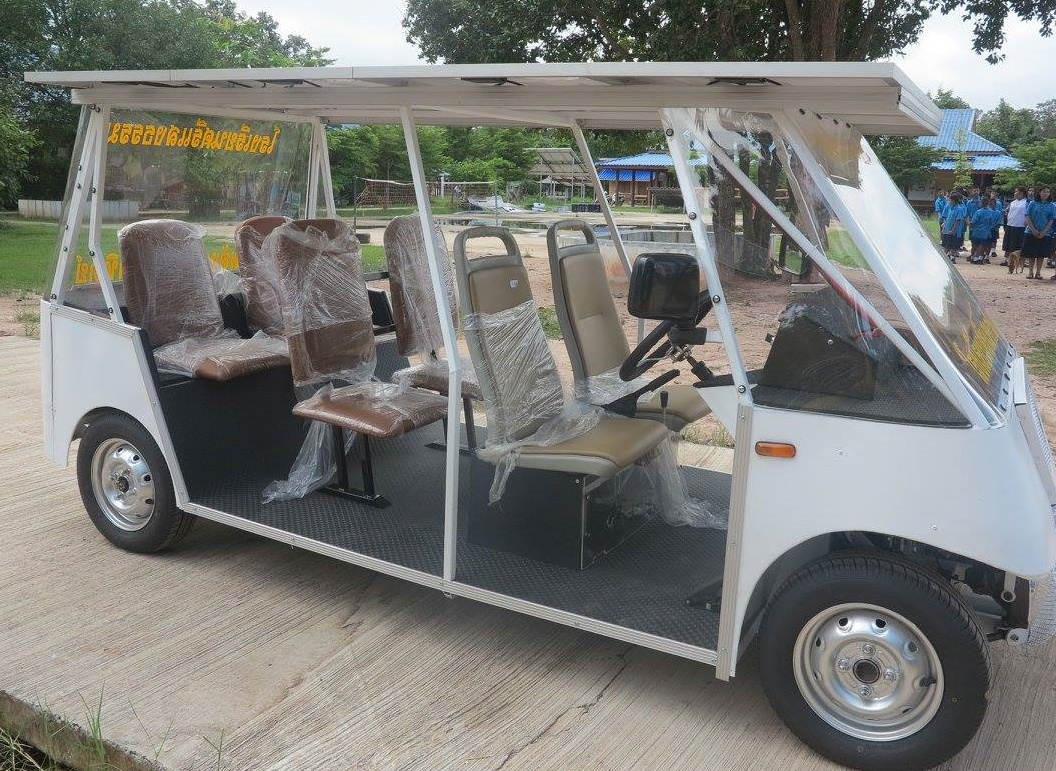

รถ 4 ล้อ 6 ที่นั่ง

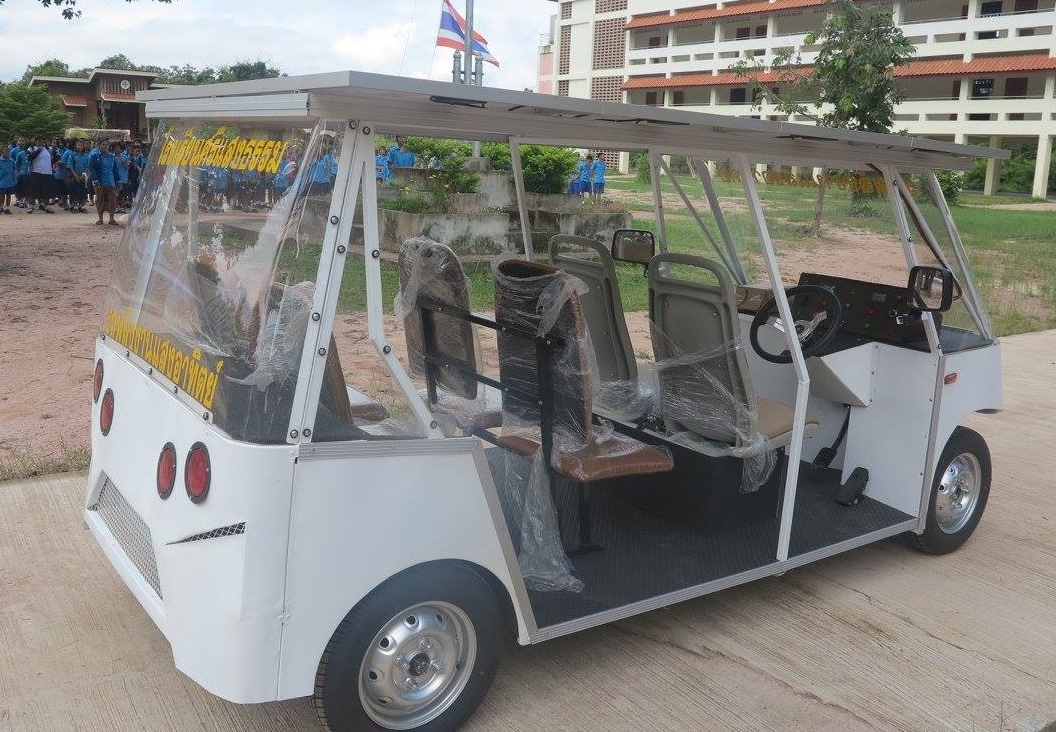

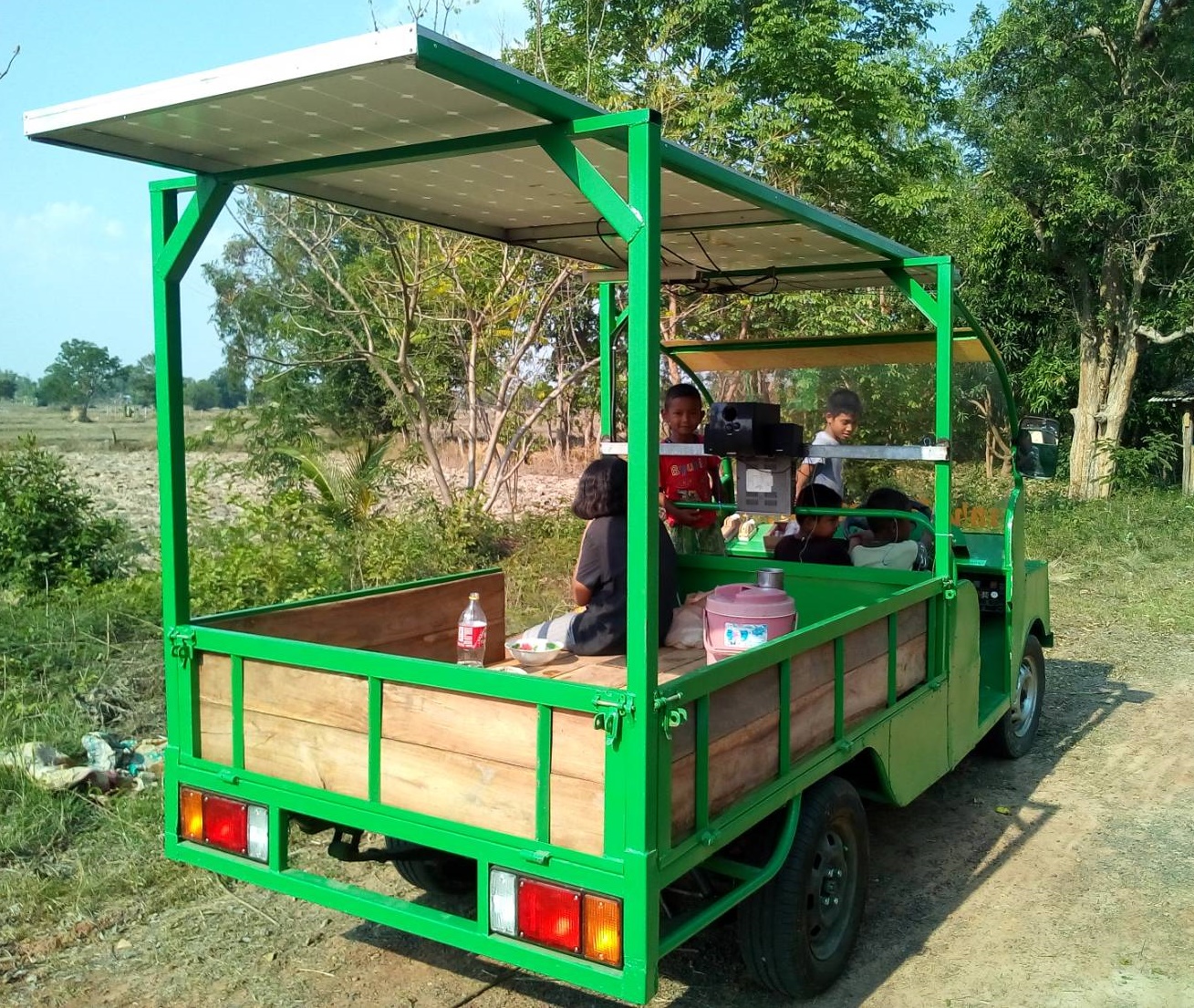

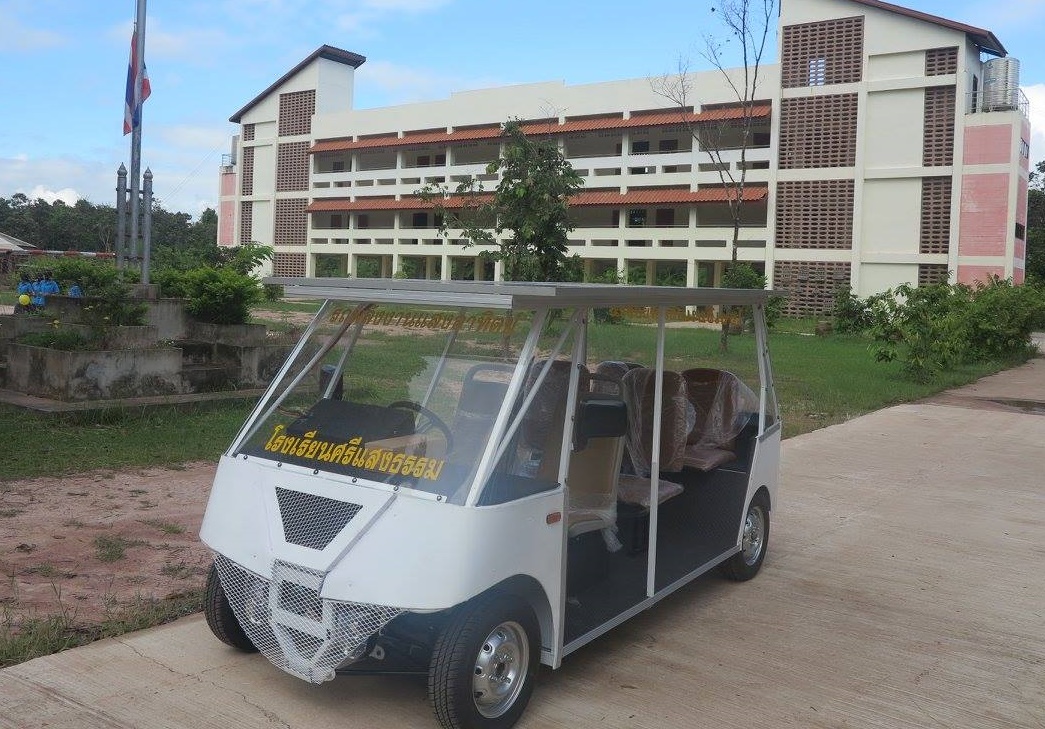

รถ 4 ล้อ 6-8 ที่นั่ง (รถโรงเรียน)

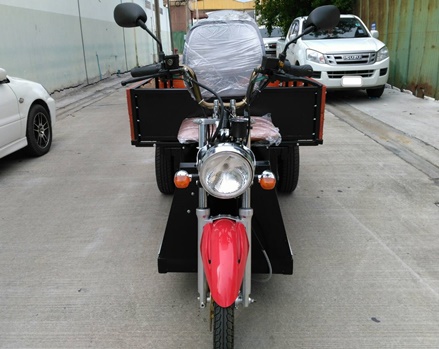

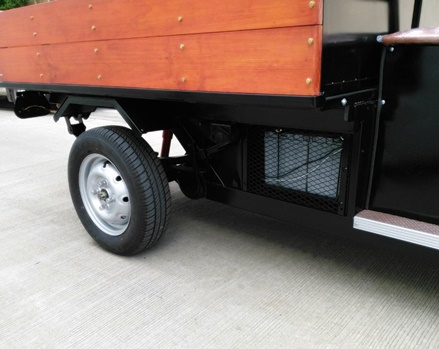

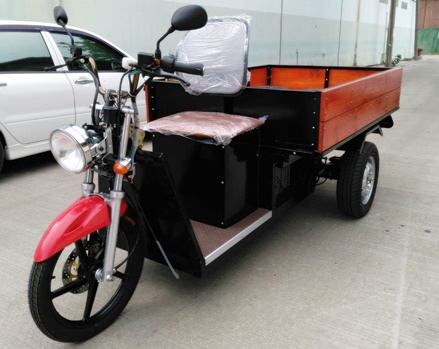

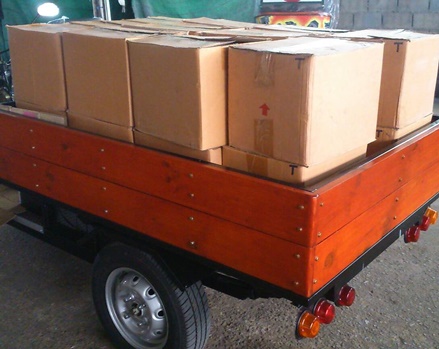

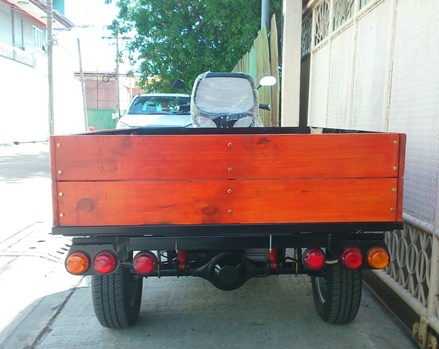

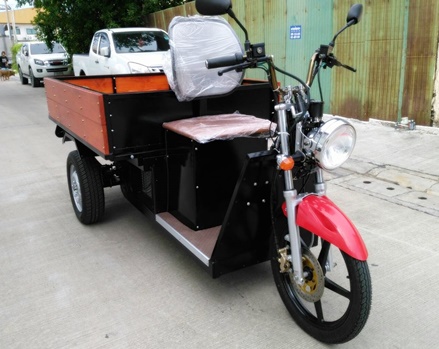

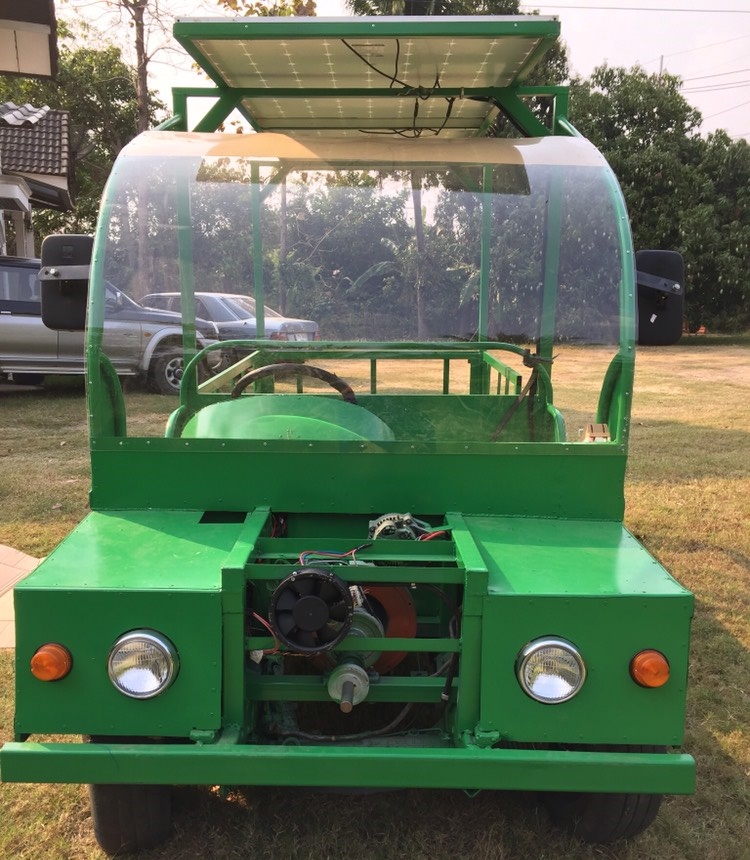

รถ 3 ล้อ บรรทุก







รายละเอียดสายใช้งาน :

   สายใช้งานหลักๆ ที่ต้องต่อ ให้ถูกต้อง คือไฟเข้าบวก ลบ / คันเร่ง / Power On กล่อง (lock) / Phase Motor และ Hall Sensor

   สายอื่นๆ เป็นฟังชั่นเสริมคือ

      Sound สำหรับต่อชุดลำโพงสัญญาณเตือนต่างๆ (ไม่มีมาในชุด)

          - แดง / ขาว : สายไฟเมน B+
          - ชมพู : สาย Power On
          - ดำ : Gnd
          - น้ำเงิน / ขาว : สายไฟ LED

      สายเลือกแรงดัน 48V / 60V   (หากต่อจั้มกันจะเป็น 60V  ถ้าปลดลอยจะเป็น 48V)

      สาย Reverse สำหรับเป็นฌหมดถอยหลัง เมื่อ จั้มกัน

     สาย Instrument เป็นสายไมค์ ต่อกับจอ LCD Monitor แรงดันออกตามการบิดคันเร่ง 0-10V โดยประมาณ

     สาย Brake คือสายสำหรับ หยุดการทำงานกล่องควบคุม ต่อจากสวิทช์ที่มือเบรค

     สาย 3 Ratio คือสาย Selector สำหรับเลือกโหมดความเร็ว มี 3 ระดับ คือเร็ว  กลาง ช้า  (ม่วง-ดำ เป็นโหมด Hi  /  เหลือง - ดำ โหมด Slow และ โหมด MID จะไม่ต่อคือปล่อยลอย



หมายเหตุ :  กรณีต้องการสลับทิศทางการหมุนใหม่ สามารถทำได้โดย สลับสายเฟสมอเตอร์ น้ำเงิน - เขียว และสลับ เหลือง - น้ำเงิน ของสายเซนเซอร์  เพียงเท่านี้ ทิศทางการหมุนก็จะสลับเปลี่ยนไปได้ตามต้องการ...

ขนาดระยะ รูน็อตและวงล้อ




    ลูกค้าทุกท่านสามารถส่งรูปจักยานไฟฟ้าของท่านเพื่อเป็นตัวอย่างและแนวทางการติดตั้ง
        สำหรับผู้สนใจได้ที่เว็บบอร์ด หรือที่ email : Akachai_kmitl@hotmail.com
***** สินค้าบางรายการอาจมีการเปลี่ยนแปลงราคา โดยที่ไม่ได้แจ้งให้ทราบล่วงหน้า ****
