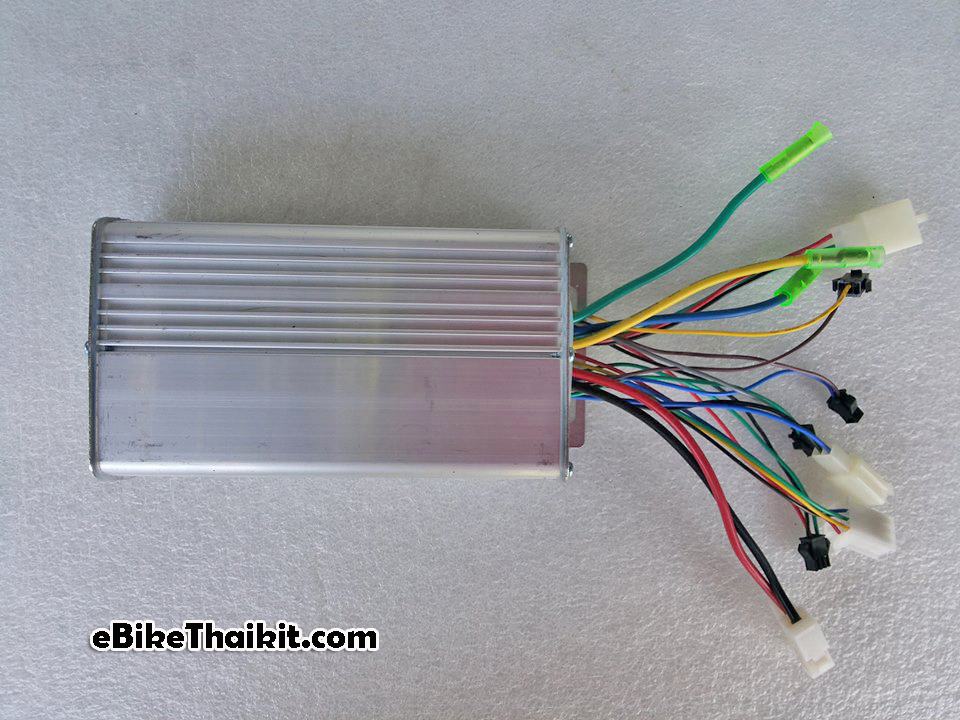

กล่องควบคุม BLDC Motor 24/36/48V 500W
กล่องควบคุม BLDC Motor 24/36/48V 500W กล่องควบคุม BLDC Motor 24/36/48V 500W กล่องควบคุม BLDC Motor 24/36/48V 500W
รหัสสินค้า : HC3648-50
ราคา ฿2,000.00THB
จำนวน
กล่องควบคุม HubMotor 24/36/48V 500W หรือน้อยกว่า 500W ลงมา

ทำงานได้ด้วยสายมอเตอร์เพียง 3 เส้น ไม่สนใจเซ็นเซอร์  ได้ทั้งมอเตอร์ 60 ° และ 120 °

กล่องรุ่นนี้ มี 2 สเปคคือ 24V ,36V และ 48V ต้องระบุ หรือ แจ้งให้ทราบตอนสั่งซื้อ !!

ข้อมูลสายไฟเลี้ยงและคันเร่ง

 - ดำ-แดง (เล็ก) : มิเตอร์วัดไฟ (ไฟออก 36/48V ใช้ต่อแสดงผลที่คันเร่ง / ไฟหน้า)
 - ดำ-น้ำเงิน : มือเบรค (กรณีต้องการเบรคมอเตอร์ให้หยุดทางไฟฟ้า จะใช้ A3 จั้มลงกราวด์)
 - ดำ-แดง (ใหญ่) : แบตเตอรี่

 - น้ำตาล-น้ำเงิน (เล็ก) : ไฟออก 36/48V ไฟหน้า
 - เขียว เทา : ไฟออก 36/48V ไฟโชว์แบต
 - ดำ เขียว แดง (ซ้อกเกตขาว) : คันเร่ง
 - น้ำตาล-เหลือง : สวิทช์ปิดเปิดการทำงานกล่องควบคุม (สวิทช์สีแดงที่คันเร่ง ดัดแปลงเป็นสวิทช์ธรรมดาได้)

 - ดำ เขียว แดง (ซ้อกเกตดำ) : ระบบช่วยปั่นอัจฉริยะ Padal Sensor (ปกติไม่ได้ใช้)

สายมอเตอร์ แบ่งเป็น 2 ชุด
 - สายเซนเซอร์ 5 เส้น (เล็ก) แดง ดำ เหลือง เขียว น้ำเงินหรือฟ้า
 - สายไฟเมน 3 เส้น (ใหญ่) เขียว เหลือง น้ำเงิน/ฟ้า


**** กรณีต้องการนำไป ขับมอเตอร์สำหรับทำปั้มน้ำ กังหันตีน้ำ เพิ่ม 500 บาท สำหรับ เสริมวงจร Auto Start และ Soft Start ด้วย Arduino Microcontroller แรงดันใช้งาน 25-40V

การต่อโหมดถอยหลัง

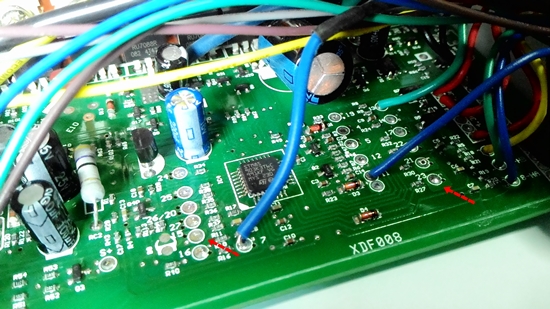

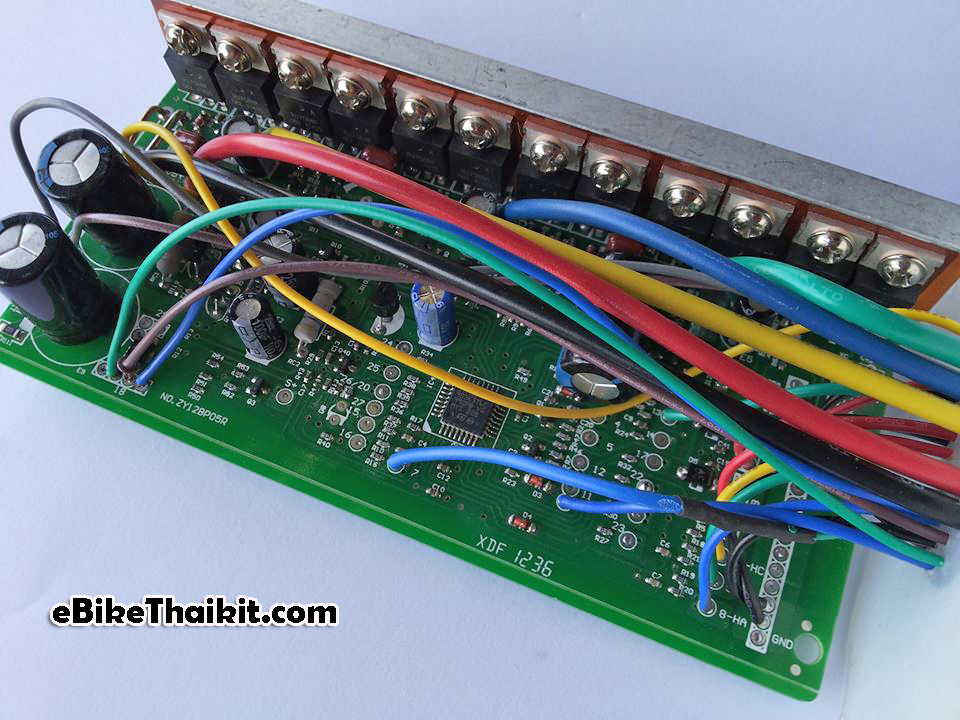

   จากรูปเพียงแค่ Jump ตำแหน่ง DC / F3 ลงกราวด์ (บางกล่องใช้ F7 ขึ้นอยู่กับ IC Micro / บางรุ่นก็เป็นตำแหน่ง 23) เมื่อเราบิดคันเร่ง มอเตอร์ก็จะหมุนถอยหลัง โดยเราอาจจะใช้สวิทช์เดิม ที่คันเร่งได้เลย เพียงแต่ต้องมาต่อสายเดิมนั้นภายในกล่องแทน (สวิทช์เดิม ทำหน้าที่ ปิด / เปิด กล่องควบคุม) ซึ่งเรามีกุญแจเป็นสวิทช์เมนอยู่แล้วนั่นเอง จึงสามารถใช้สวิทช์ นี้แทนได้เลย หรือใครจะหาสวิทช์ ติดตั้งตากหากก็ไม่ว่ากันครับ



   ตำแหน่งที่น่าสนใจอีกอันนึงคือ ตำแหน่ง Q หรือ Cruise Control กล่องบางรุ่นก็ตำแหน่ง 15 ซึ่งแล้วแต่ล็อตของผู้ผลิตจะส่งมา การทำงานคือจะกล่องควบคุมจะล็อคความเร็วไว้ได้ที่ระดับที่ต้องการ โดยไม่ต้องบิดคันเร่ง การใช้งานคือปรับคันเร่งไว้ที่ระดับที่ต้องการและจับตำแหน่ง Q นี้ทริกลงกราว์ด และปล่อยคันเร่ง มอเตอร์จะหมุนได้เองที่ความเร้วล่าสุดที่เราบิดคันเร่งไว้ ช่วยให้สบายมือ กรณีเดินทางยาวๆ ถนนโล่งๆ ส่วนการยกเลิกระบบคือ การกดเบรค การบิดคันเร่งอีกครั้งนึง จากการทดสอบของทางร้าน ฟังชั่นนี้เป็นบางรุ่น / บางกล่อง ที่ทำได้ แล้วแต่ IC Micro ของทางโรงงานที่ใช้งานว่าโปรแกรมฟังชั่นนี้มาหรือไม่ แถมท้ายกับตำแหน่ง 14 และ 17 คือโหมดจำกัดความเร็ว ช้ามาก กับ ปานกลาง สำหรับผู้ขับขี่ที่ต้องการจำกัดความเร็ว

********* กรณีต้องการให้ถอยหลังได้ ลูกค้าสามารถแจ้งให้ทางร้าน เซทกล่องไปให้ได้เลยครับ **********

การชาจ์ทกลับขณะปั่นเท้า :

     จาก การทดสอบปั่นด้วยเท้า โดยไม่บิดคันเร่งจะมีแรงดันระดับหนึ่ง ที่เกิดจาก HubMotor ไหลผ่าน Diode ในตัว FET ในวงจรของกล่องควบคุมเอง (ทำหน้าที่เป็น Rectify ไปในตัว) แต่ก็ต้องปั่นที่ความเร็วสูงๆ ให้ได้รอบจึงจะมีแรงดันที่มากพอ ในการชาจ์ทลงแบตเตอรี่่ได้นั่นเอง...


แถมด้วยวิธีดูว่ามอเตอร์เรานั้นเป็นแบบกี่องศา 60 หรือ 120  (เพราะกล่องและมอเตอร์ต้ององศาเดียวกัน)

     ให้จ่ายไฟ 5V เข้าที่ขั้วไฟเลี้ยง Hall Sensor ของมอเตอร์ (สายดำ-แดง) จากนั้นให้ใช้ LED ต่อค่อมระหว่างทั้ง 3 สายที่เหลือลงกราวด์ เส้นละดวง (ต่อขั้วให้ถูกด้วยนะครับ ขา A ต่อกับสายเซนเซอร์ ขา K ต่อลงกราวด์ เด่วหลงทางแย่) จากนั้นให้ลองหมุนมอเตอร์ดู หากพบสถานะที่ LED ติดทีั้ง 3 ดวง และ ดับทั้ง 3 ดวง (สถานะเป็น "1" และ  "0" หมด) อันนี้คือ 60 องศาครับ ถ้าไม่ใช้อย่างนี้ก็ 120 ล่ะครับ แต่ถ้าหมุนแล้วดวงไหน หรือทุกดวงไม่ติดเลยดับตลอด อันนี้เช็คไฟเลี้ยง 5V และขั้วของ LED ให้ชัวว์ด้วยนะครับ เด่วหลงทางอีก !!!

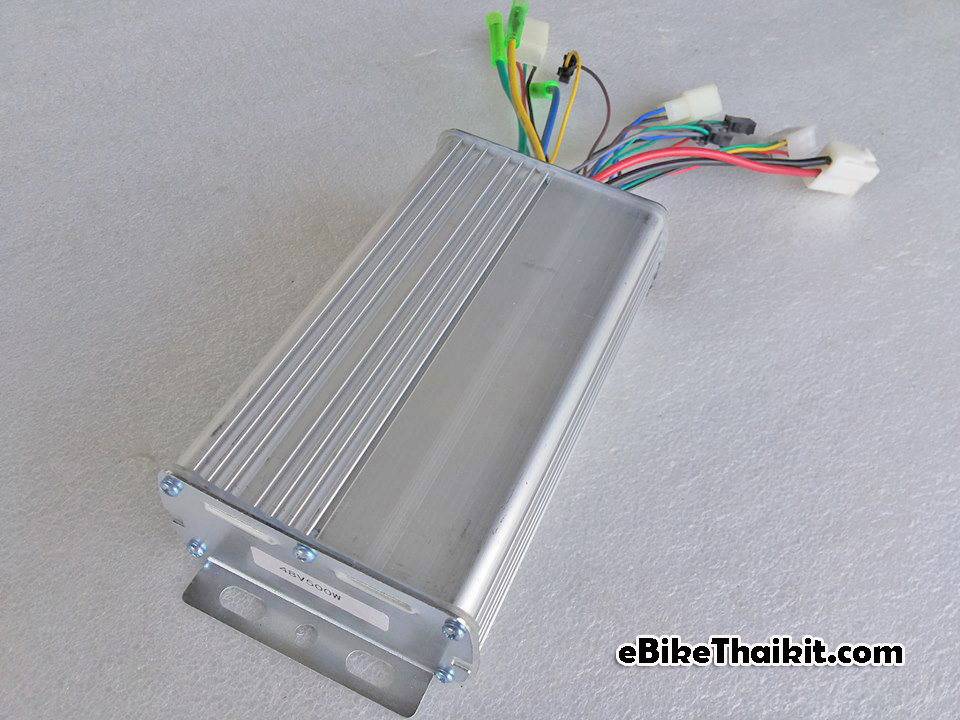

ขนาด : 17.5 x 8.5 x 4.5 cm  (น้ำหนัก 450 กรัม)

ตารางการสสับสายมอเตอร์ สำหรับ กำหนดเดินหน้า / ถอยหลัง

  สายมอเตอร์ ทิศทางการหมุน
  B G Y
สายกล่องควบคุม B G Y เดินหน้า
B Y G ถอยหลัง
G B Y ถอยหลัง
G Y B เดินหน้า
Y G B ถอยหลัง
Y B G เดินหน้า

หมายเหตุ : B สายน้ำเงิน เฟส A     G สายเขียว เฟส B     Y สายเหลือง เฟส C
