พลังงานสะอาด ร่วมจักรยานปั่นไฟ " Hubmotor " และ ระบบ "Solarcell Grid

2015-09-10 18:34:30 ใน Solarcell On Grid System » 0 1887 ทดลองระบบพลังงานทดแทนร่วม จักรยานปั่นไฟ " Hubmotor "  และ ระบบ "Solarcell Grid Tie Invertor "

แผนผังการผสมผสานระหว่างโซลาร์เซลล์และจักรยานปั่นไฟ ติดตั้งแผงโซลลาร์เซลล์แบบ Poly ขนาด 120W x 4 และ 285 x 4 แผง

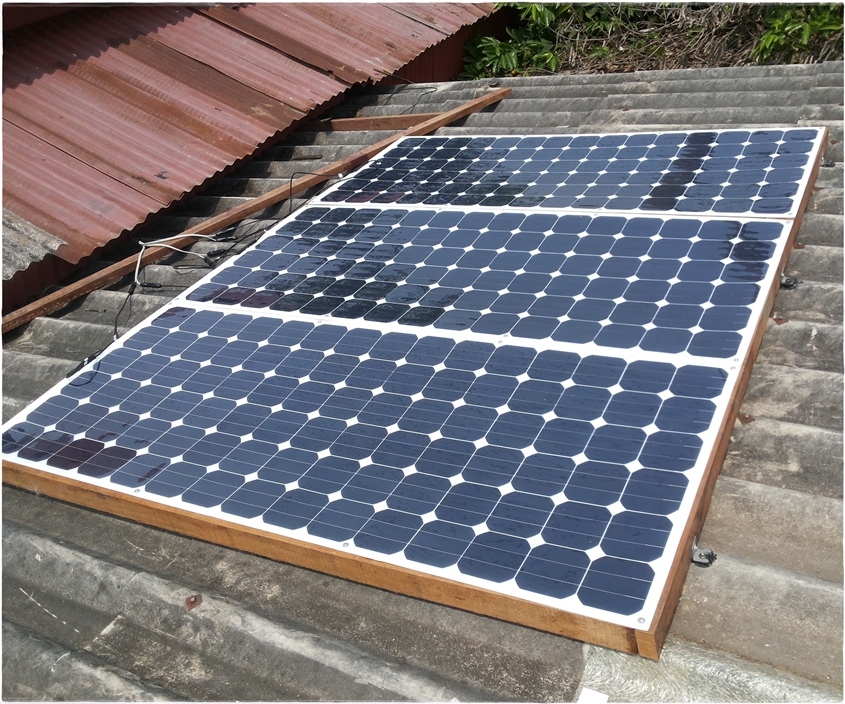

ทดสอบแผงโซลาร์เซลล์แบบ Mono Flexible ขนาด 295W x 3 แผง ไฟฟ้าที่ผลิตได้จะจ่ายคืนให้การไฟฟ้าผ่านมิเตอร์ "หมุนถอยหลัง"
  สรุปการลงทุนและจุดคุ้มทุน :

Solarcell
แผง Poly มือ 1 ขนาด 120w x 4 แผง  ราคา   18,000 บาท
แผง Poly มือ 2 ขนาด 280w x 4 แผง  ราคา   18,000 บาท
แผง Poly มือ 2 ขนาด 270w x 8 แผง  ราคา   37,600 บาท


Micro Grid Tie Invertor
500W จำนวน 1 ตัว ราคา 5000 บาท + 1500W จำนวน 2 ตัว ราคา 26,000

     ราคาทั้งระบบ รวมต้นทุนพร้อมติดตั้งเอง ประมาณ  10,0000 บาท ผลิตไฟฟ้าได้จริง วันละ 16 หน่วย (ประสิทธิภาพทั้งระบบ 85%)  ค่าไฟเฉลี่ยหน่วยละ 4.5 บาท ใน 1 วัน ประหยัด 72 บาท 1 ปี มี 365 วัน ประหยัดได้ 26,280 ฉะนั้นคุ้มทุนภายใน 100,000 / 26,280 = 3.8 ปี  (กรณีมีแสงทั้งปี หากคิดหน้าฝนด้วยก็จะยืดเวลา คุ้มทุนออกไป)
ติดตั้งแผงโซลลาร์เซลล์แบบ Poly เพิ่มเติม ขนาด 270W x 8

** ตัวอย่างงานติดตั้งระบบโซลาร์เซลล์ เพื่อประหยัดไฟ ขนาด 2Kw  ไม่ยากอีกต่อไป ด้วยรางและอุปกรณ์ยึดแผงสำเร็จ (ใช้แผงโซลาร์มือ 2 )



ขั้นแรก ติดตั้งรางเพื่อเป็นฐานจับยึดแผง                      ขั้นสอง  ติดตั้งแผงบนราง ด้วยอุปกรณ์จับยึดสำเร็จ



    ขั้นสุดท้าย ติดตั้ง Grid Invertor และเชื่อมระบบเข้ากับโซลาร์เซลล์และสายส่งจากการไฟฟ้า (ไฟในบ้านเรา)อ้อ อย่าลืมติดตั้ง ระบบกันฟ้าเข้าไปด้วยครับ พร้อมด้วยสายดิน เพราะ Grid Invertor รุ่นนี้ถ้าไม่ต่อลงดินด้วย จะไม่ทำงาน เครื่องจะขึ้น "Isolator Error" เพื่อความปลอดภัยของผู้ใช้งาน / ติดตั้ง และเปิดระบบเพื่อเริ่ม test การทำงาน (จากตัวอย่างเป็นเวลา 9.30 เช้า ณ วันที่ 27/04/58) ผลิตไฟฟ้าจริง ณ ขณะนั้น 1,678W ถ้าเป้นช่วงกลางวัน เที่ยงๆ บ่ายๆ จะพีคกว่านี้...
    และสามารถผลิตไฟฟ้าได้จริงทั้งวัน ได้จำนวน 11 หน่วย (ข้อมุล ณ 28/04/58 เวลา 9.30am) หากคิดเป็นทั้งเดือน กรณีมีแสง ฝนไม่ตก จะได้ 330 หน่วย คิดเป้นค่าไฟที่ประหยัดได้ประมาณ 1300 - 1500 บาท

**** เปรียบเทียบการคำนวณประสิทธิภาพกับหน้างานจริง !!

    แผงขนาด 280w จำนวน 8 แผง กำลังการผลิต เท่ากับ 2,240w ใน 1 วัน มีแดด 5 ชม. เท่ากับน่าจะผลิตได้ 8,960w และตามคู่มือ ของ Grid Invertor มีค่าประสิทธิภาพที่ 96%  สรุปคือตามคการคำนวณ ตาดว่าจะได้ไฟฟ้าจากระบบนี้ (280x8) x 5 x 0.96 = 10752w หรือ 10.75kw ซึ่งมีค่าไกล้เคียงกับที่ผลิตได้จริง ฉะนั้นจึงสรุปได้ว่า แผง SolarCell Suntech มือ 2 นี้มีประสิทธิภาพพอตัว ใช้งานได้ดี และ Grid Invertor มีประสิทธิภาพจริงตามที่คู่มือระบุไว้...
.



** คำนวณจุดคุ้มทุน

  จากการเก็บข้อมุล ระบบสามารถผลิตไฟฟ้าได้วันละ 11 หน่วย หรือประมาณเดือนละ 330 หน่วย จากรูปด้านขาว เป็นกำลังไฟฟ้ารวมที่ผลิตได้ ตั้งแต่วันที่ 28/04/15 - 31/05/15 ระยะเวลา 31 วัน ได้ 346 หน่วย ซึ่งเฉลี่ยแล้วผลิตได้วันละ 11 หน่วย ตามข้อมุลที่บันทึกไว้ก่อนหน้า หากได้แสงแบบนี้ ทั้งปี ภายใน 1 ปี จะประหยัดค่าไฟ (กรณีคิดเฉลี่ยที่หน่วยละ 4.5 บาท) เท่ากับ 1,557 x 12 = 18,684 บาท  จะคุ้มทุนภายใน 4-5 ปี




** คลิบแสดงการหมุนของมิเตอร์ จะหมุนย้อนคืนในตอนกลางวัน เพื่อประหยัดค่าไฟ
(กลางคืนก็หมุนจะเดินหน้า เพื่อใช้ไฟฟ้าจากการไฟฟ้าตามปกติ
)
