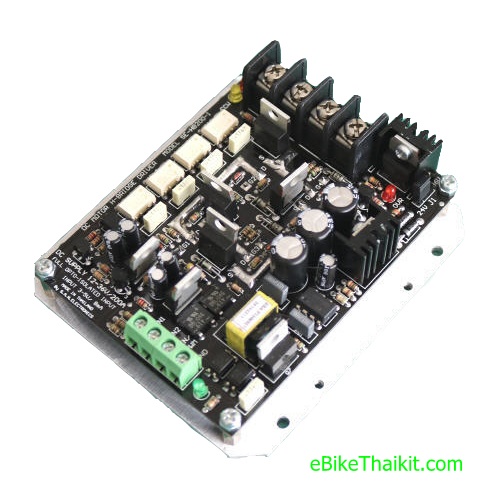

วงจรขับดีซีมอเตอร์ SE-HB200 พิกัด 12-36Vdc 200A

คุณสมบัติ พร้อมวงจร ป้องกันแรงดันเกิน (Transient Voltage Protection)

เหมาะสำหรับใช้ในงานหนัก กระแสสูง เช่นรถเพื่อการเกษตร หรือในงานอุตสาหกรรม เป็นต้น


 ควบคุมมอเตอร์ 1 ตัว หมุนกลับทางได้ ควบคุมความเร็วได้

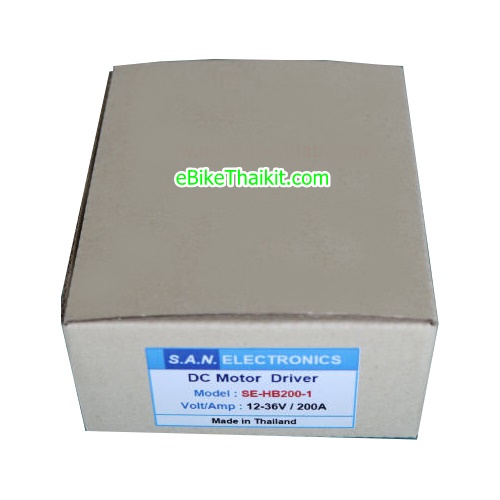

รายการประกอบด้วย


-   บอร์ดขับดีซีมอเตอร์ SE-HB200 พิกัด 12-36Vdc 200A    จำนวน  1   บอร์ด


-   เสารองพีซีบีพร้อมสกรู  จำนวน 4 ชิ้น


-   คู่มือการใช้งาน



คุณสมบัติทางเทคนิค

- แผงวงจรขับดีซีมอเตอร์ SE-HB200 พิกัด  12-36Vdc 200A พร้อมวงจรป้องกันแรงดันเกิน

เป็นบอร์ดขับดีซีมอเตอร์แบบเฮชบริดจ์ (สามารถควบคุมมอเตอร์หมุนกลับทางได้)

- รองรับแรงดันทางเอาต์พุต (แรงดันไฟเลี้ยงมอเตอร์) : 12-36Vdc

- รองรับแรงดันไฟอินพุต 3-5V/8mA TTL Level

- กระแสทางด้านเอาต์พุต : กระแสพีคสูงสุด 200A

- มีวงจรป้องกันแรงดันเกิน (Transient Voltage Protection)

- มีออปโต้คัปเปลอร์ (TLP250 Datasheet คลิก) สำหรับแยกกราวด์ทางด้านอินพุต ออกจากทางด้านเอาต์พุต

- เหมาะสำหรับนำไปประยุกต์ ใช้งานในการควบคุม ระบบขับเคลื่อนต่างๆ  อาทิเช่น รถตัดหญ้าบังคับ ไฟฟ้า

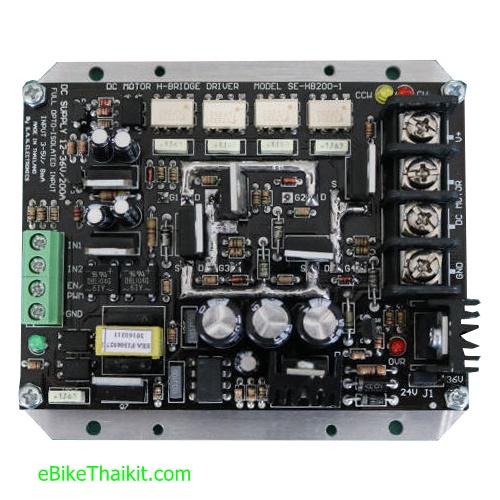

การควบคุมและใช้งาน


  จุดต่อควบคุมทางด้านอินพุต (3-5V/8mA TTL Level ) (มีออปโต้สำหรับแยกกราวด์ทางด้านอินพุตกับเอาต์พุต)


   GND  : จุดต่อกราวด์ทางด้านอินพุต

   EN/PWM : ควบคุม ON/OFF  หรือสามารถต่อสัญญาณ PWM เพื่อใช้ในการควบคุมความเร็วของมอเตอร์ได้  (Active High: 0=off, 1=On)

   IN1 :  ควบคุมการหมุนทางซ้าย

   IN2 :  ควบคุมการหมุนทางขวา

จุดต่อทางด้านเอาต์พุต


+VS  : จุดต่อไฟเลี้ยงมอเตอร์ (รองรับแรงดันสูงถึง 12-36Vdc)

  M+  : จุดต่อมอเตอร์ด้านบวก

  M-   :  จุดต่อมอเตอร์ด้านลบ

  GND:  จุดต่อกราวด์

ลอจิกควบคุมทำงาน
