Control Board ควบคุมมอเตอร์ไร้สาย 2 Mode สำหรับวิลแชร์ และ รถเพื่อการเกษตร 7/10CH

มีผู้ชม 7855 ครั้ง
Control Board ควบคุมมอเตอร์ไร้สาย 2 Mode สำหรับวิลแชร์ และ รถเพื่อการเกษตร 7/10CH
Control Board ควบคุมมอเตอร์ไร้สาย 2 Mode สำหรับวิลแชร์ และ รถเพื่อการเกษตร 7/10CH Control Board ควบคุมมอเตอร์ไร้สาย 2 Mode สำหรับวิลแชร์ และ รถเพื่อการเกษตร 7/10CH Control Board ควบคุมมอเตอร์ไร้สาย 2 Mode สำหรับวิลแชร์ และ รถเพื่อการเกษตร 7/10CH
รหัสสินค้า : ERC-10CH
ปกติ : 2,680.00
ลดเหลือ : ฿1,980.00 THB
จำนวน

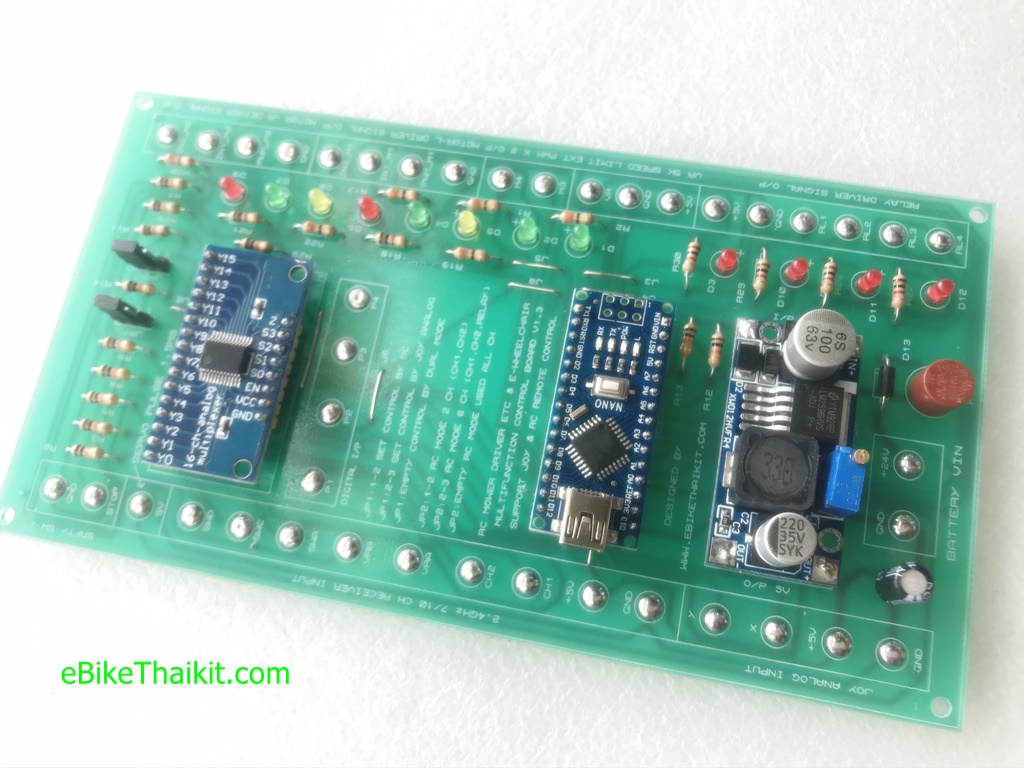

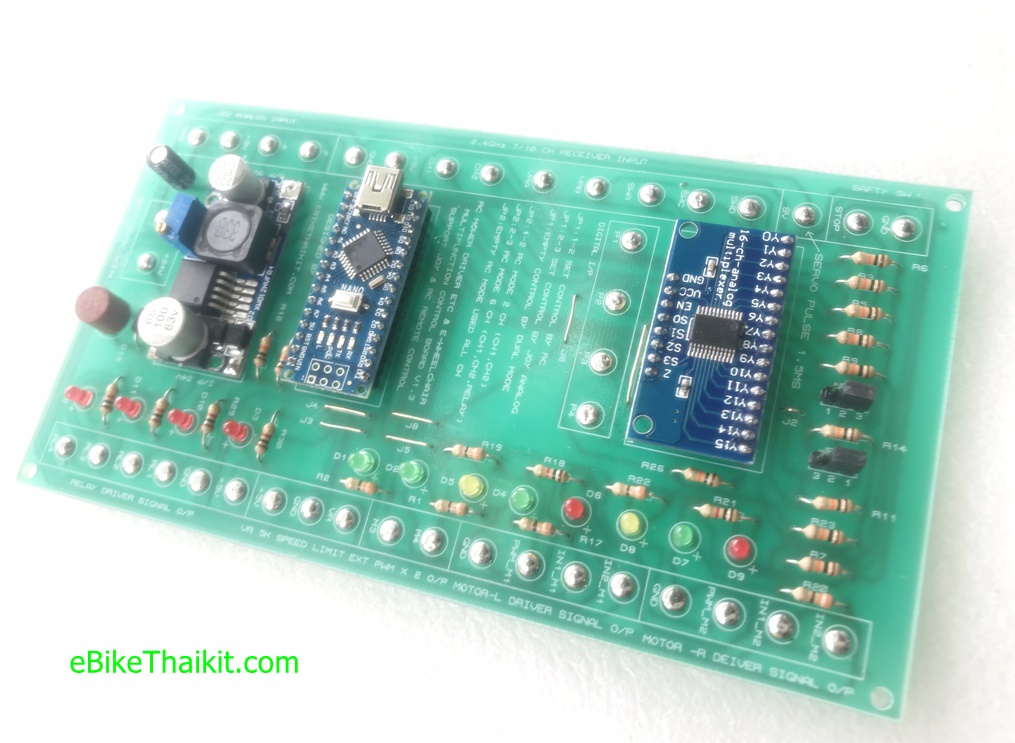

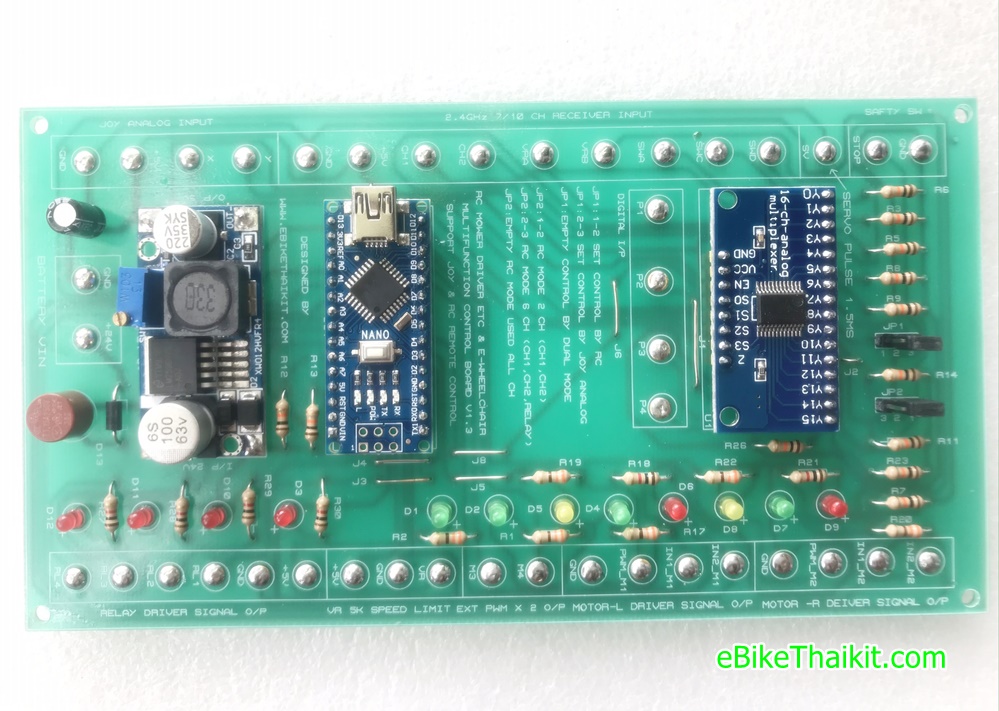

Control Board 2 Mode V7.0 สำหรับวิลแชร์ และ รถเพื่อการเกษตร 7/10CH !!
รุ่นใหม่ พัฒนาใช้ความถี่สูงเกิน 20Khz ไร้เสียงวี๊ด รบกวน จากมอเตอร์

  สำหรับขับ Motor Driver & Relay Module ภายนอก เหมาะ สำหรับใช้งาน แบบ หลากหลาย เลือกต่อใช้งานสะดวกกับมอเตอร์ทุกขนาด หรือ ตามกำลัง รองรับทั้ง บัสเลทมอเตอร์ และ มอเตอร์แปรงถ่าน ซึ่งขึ้นอยู่กับ เราจะหา Motor Driver Board มาต่อใช้งาน แต่กรณี ใช้กับ บัสเลทมอเตอร์ ตอนที่จะ กลับทิศทางมอเตอร์ ต้องรอ ให้มอเตอร์หยุดนิ่ง ระบบจึงจะ ทำงานได้ เนื่องด้วยเพราะ ระบบควบคุม มอเตอร์ บัสเลทนั้น มีความละเอียด ซับซ้อน มากกว่า มอเตอร์แปรงถ่านที่ สามารถ กลับทางหมุนได้ ในทันที เรียกว่าได้อย่างเสียอย่าง บัสเลทมอเตอร์ ประสิทธิภาพการทำงานสูง Loss น้อยกว่า ร้อนน้อยกว่า ใช้งานได้ ทนทานกว่า แต่ มอเตอร์แปรงถ่านมีการตอบสนอง การใช้งาน ทิศทางการหมุนที่รวดเร็วกว่า แต่ ร้อนและ ใช้งานระยะยาวได้มีขีดจำกัด นั่นเอง

   **** ชุดไมโครคอลโทรเลอร์ ทำแบบถอดได้ ซึ่งเป็น Socket  เหมาะสำหรับ นักเรียน นักศึกษา และ นักวิจัยพัฒนา ที่ต้องการไปออกแบบ ทดลองเรียนรู้ เขียนโปรแกรมพัฒนาต่อยอดเองได้  มีวงจรให้ สะดวกโดยไม่ต้องไปเสียเวลาไปออกแบบวงจรทำ PCB ใหม่....

  หมายเหตุ : การต่อแรงดันใช้งานไม่ควรต่อร่วมกับแรงดันขับมอเตอร์โดยตรง เพราะ ขณะที่มอเตอร์กำลังหยุด หรือ มีแรงเฉื่อยจะเกิด Back EMF ค่อนข้างสูง ส่งผลให้บอร์ดเสียหายได้ แนะนำให้ต่อไฟแยกหรือจั้มไฟแบตมาเพียง 12V เท่านั้น

  และเนื่องด้วย เพื่อ ตอบสนอง ความต้องการ ในการใช้งานที่หลากหลาย จึงเป็นที่มาของผลงานนี้ ซึ่งรายละเอียดหลักๆ ที่ปรับปรุงเพิ่มเติม แตกต่างกับ บอร์ด RC10CH  ในรุ่นก่อนหน้าคือ



เวอร์ชั่น 7.0 ล่าสุด อัพเกรด Software ให้รองรับการปรับวงเลี้ยว แบบล้อ 1 ข้าง หรือ 2 ข้างได้ อีกทั้งปรับความเร็วทั้งแบบเลี้ยวขวา ซ้าย และ แบบ เลี้ยวเฉียงๆ ได้ตามต้องการด้วย VRA และ VRB บนวิทยุบังคับ

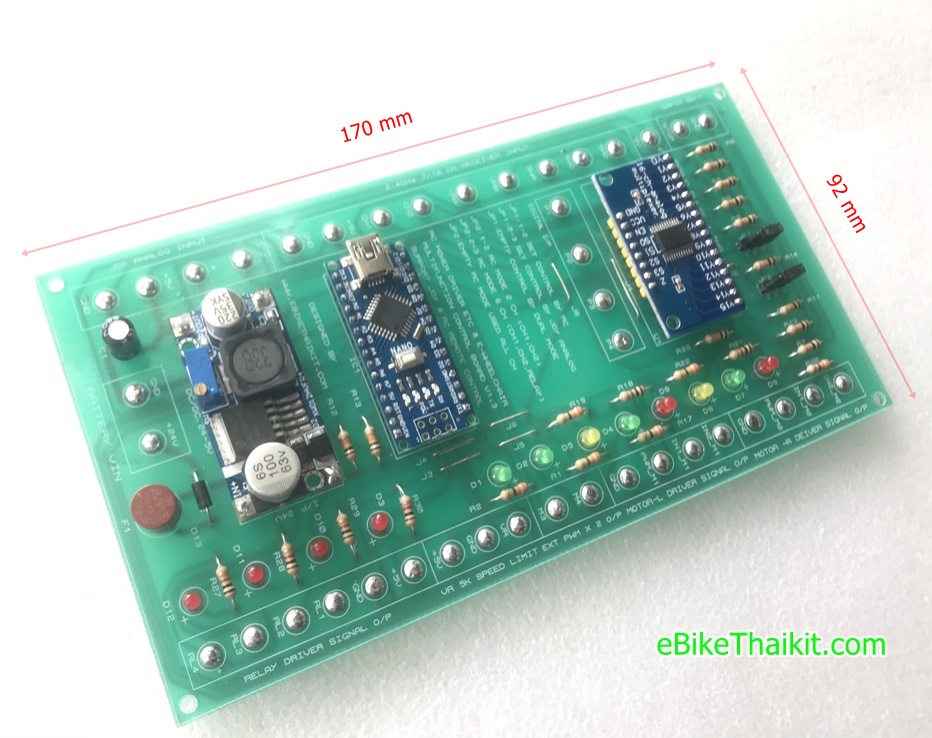

+ ขนาดบอร์ดเล็กกระทัดรัดลง เพราะไม่มีไดว์เวอร์บนบอร์ด ซึ่งเป็น ข้อจำกัดในการใช้งานที่ต้องการกำลังขับที่สูงขึ้น ได้ครับ งั้น ก็ เอาสัญญาณ มาต่อไดว์ข้างนอกไปเลย โดยการ ต่อไดว์เวอร์มอเตอร์ แบบ ภายนอก ได้ ตามต้องการ ช่วยให้ยืดหยุ่นการใช้งานมากขึ้น....

+ เป็นการรวมระบบควบคุม ของบอร์ดสำหรับรถวิลแชร์ไฟฟ้า และ รถตัดหญ้า เพื่อการ เกษตร รวบไว้ ในบอร์ดเดียวกัน โดยสามารถ เลือก Function การใช้งานด้วย Jumper Mode Setting เพื่อเลือกว่าจะควบคุมด้วย จอยอนาล็อคแบบ ติดตั้งอยู๋ที่ตัวรถ หรือ ควบคุมด้วยรีโมท วิทยุบังคับ แบบไร้สาย หรือ ควบคุมทั้ง 2 รูปแบบ แล้วแต่ผู้ใช้งาน ต้องการ อีกทั้ง ระบบวิทยุบังคับยัง สามารถเลือก รูปแบบการควบคุมช่องสัญญาณได้ ว่าต้องการ ใช้แบบไหน อาทิ CH1 + CH2 , CH1 + CH2 + RELAY , ALL Function เป็นต้น...

+ มี VR Speed Limit  สำหรับปรับ จำกัดความเร็วสูงสุดได้ ตามต้องการกรณีผู้ใช้งาน เป็นเด็ก หรือ เพื่อให้อยู่ในการควบคุม และความปลอดภัยที่สุด

+ Safty SW Port เพื่อความปลอดภัยของระบบสูงขึ้น เป็นพอร์ทแบบ LOW Active แนะนำใช้สวิทช์ EMERGENCY SW เพื่อความสะดวก และ เป็นสากล ในการหยุดการทำงาน ของระบบ

+ มีระบบป้องกัน ความเสียหาย จากการต่อไฟเข้าผิดขั้ว เพื่อช่วยป้องกันความผิดพลาด ของผู้ ประกอบ ต่อสายใช้งาน ได้ในส่วนหนึ่ง

+ Soft Start Port เป็นซอฟสตาร์ท สำหรับ Joy Analog โหมด สำหรับปรับระดับการเริ่มออกตัวทั้ง 4 ทิศทาง เดินหน้า ถอยหลัง เลี้ยว ซ้าย ขวา ให้นิ่มนวลหรือ รวดเร็วตามความต้องการใช้งานของผู้ใช้ โดยกำหนดได้ โดยการ เลือกเซ็ท P1 - P4 ลง GND โดย P1 จะเป็นระดับออกตัวเร็วสุด จนไปถึง P4 เป็นระดับการออกตัวที่ช้าที่สุด ส่วนในโหมดวิทยุบังคับก็สามารถ ปรับตั้ง Cruve การควบคุมเร็ว ช้า ให้เหมาะสมกับผู้ใช้งาน ได้ ในรีโมทอยู่แล้วนั่นเอง (กรณีใช้โหมดนี้ต้อง Setting J1 ใช้งานเป็นโหมด Joy Analog เท่านั้น



คลิบทดสอบ ควบคุม มอเตอร์บัสเลท x 4 แบบ 2 Ch ร่วมกับ โมดูลกลับทาง



คลิบทดสอบ ควบคุม มอเตอร์บัสเลท แบบ 2 Ch ร่วมกับ โมดูลกลับทาง



ตัวอย่างผลงาน






คลิบทดสอบกับ DCMotor




คลิบทดสอบกับ BLDC Motor

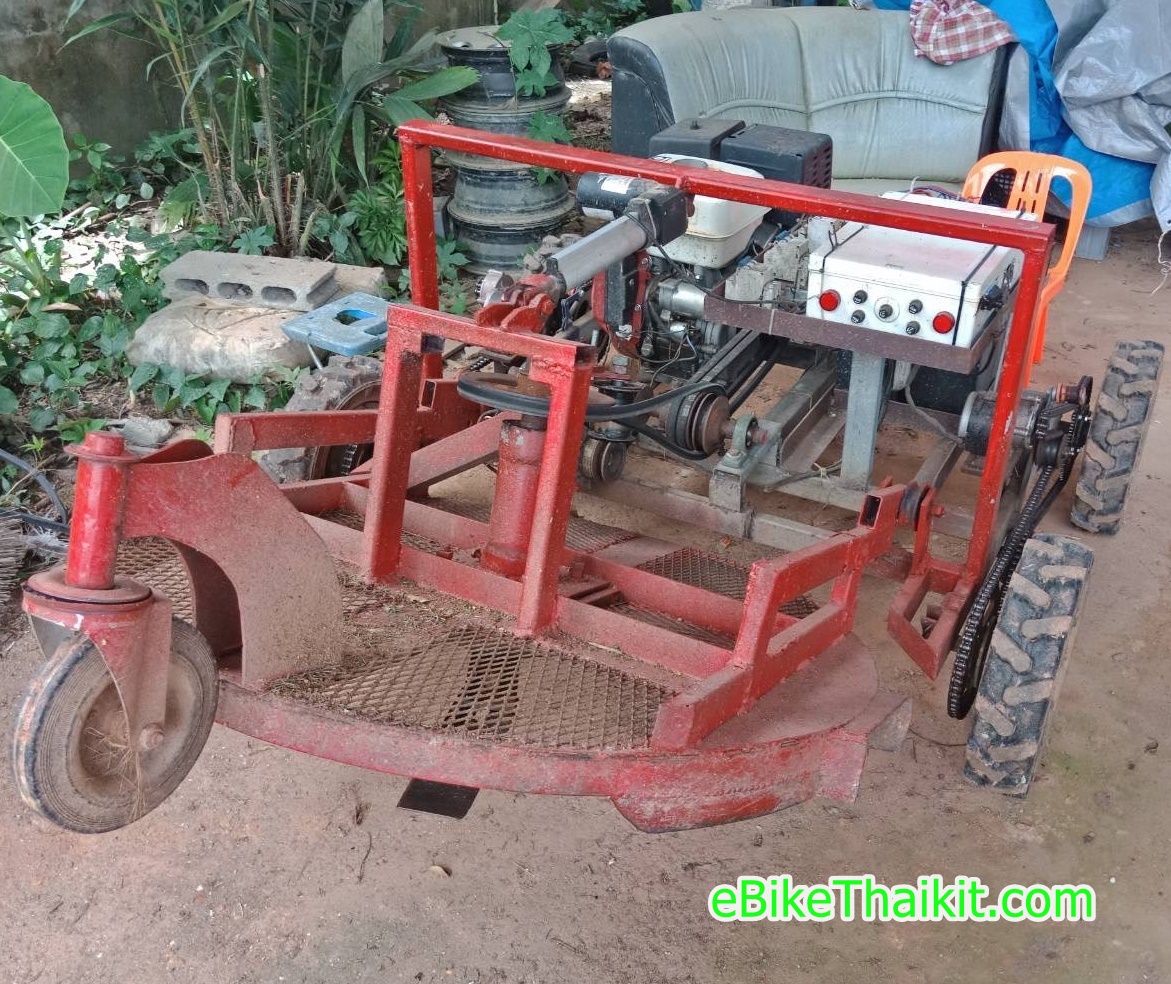

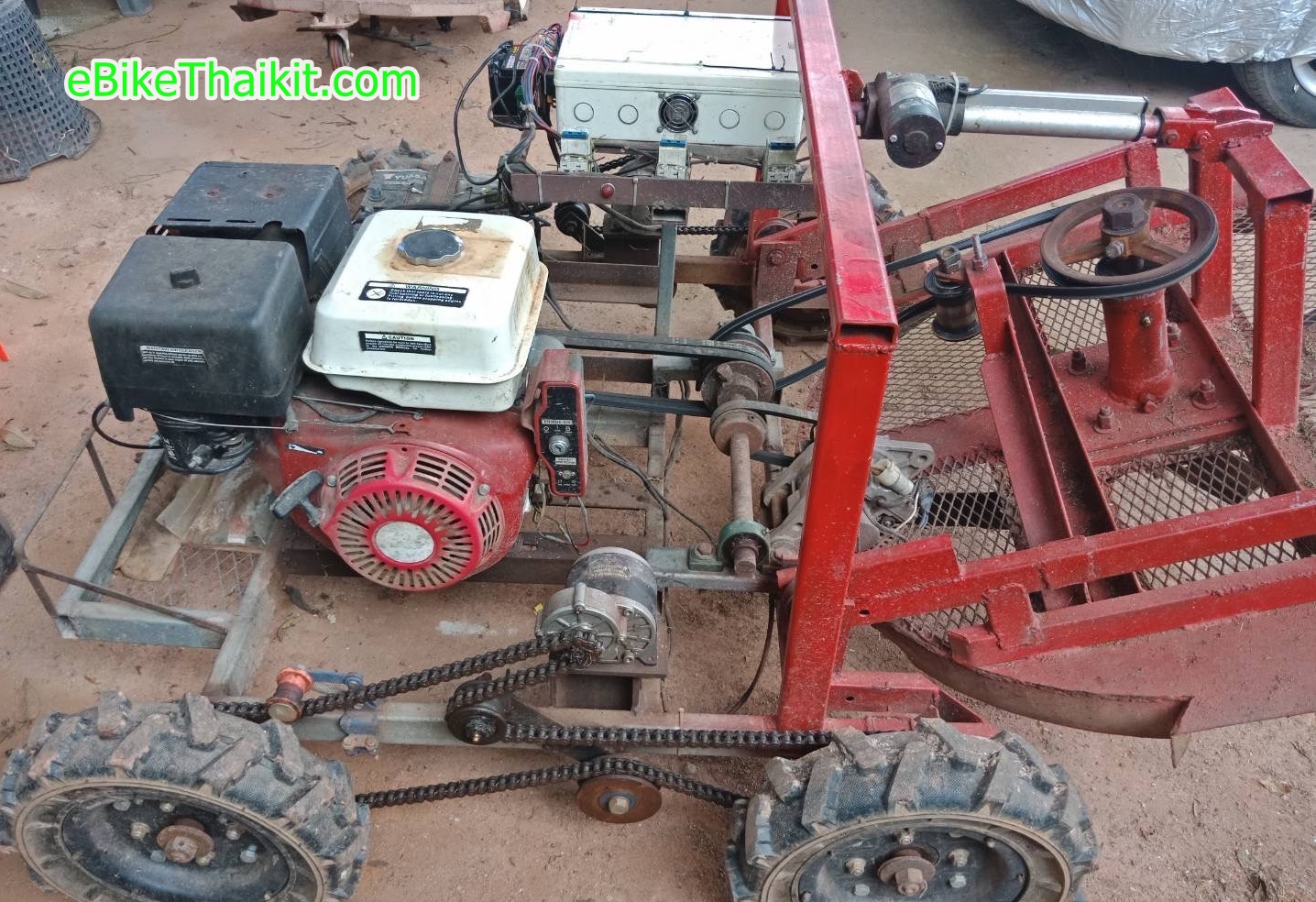

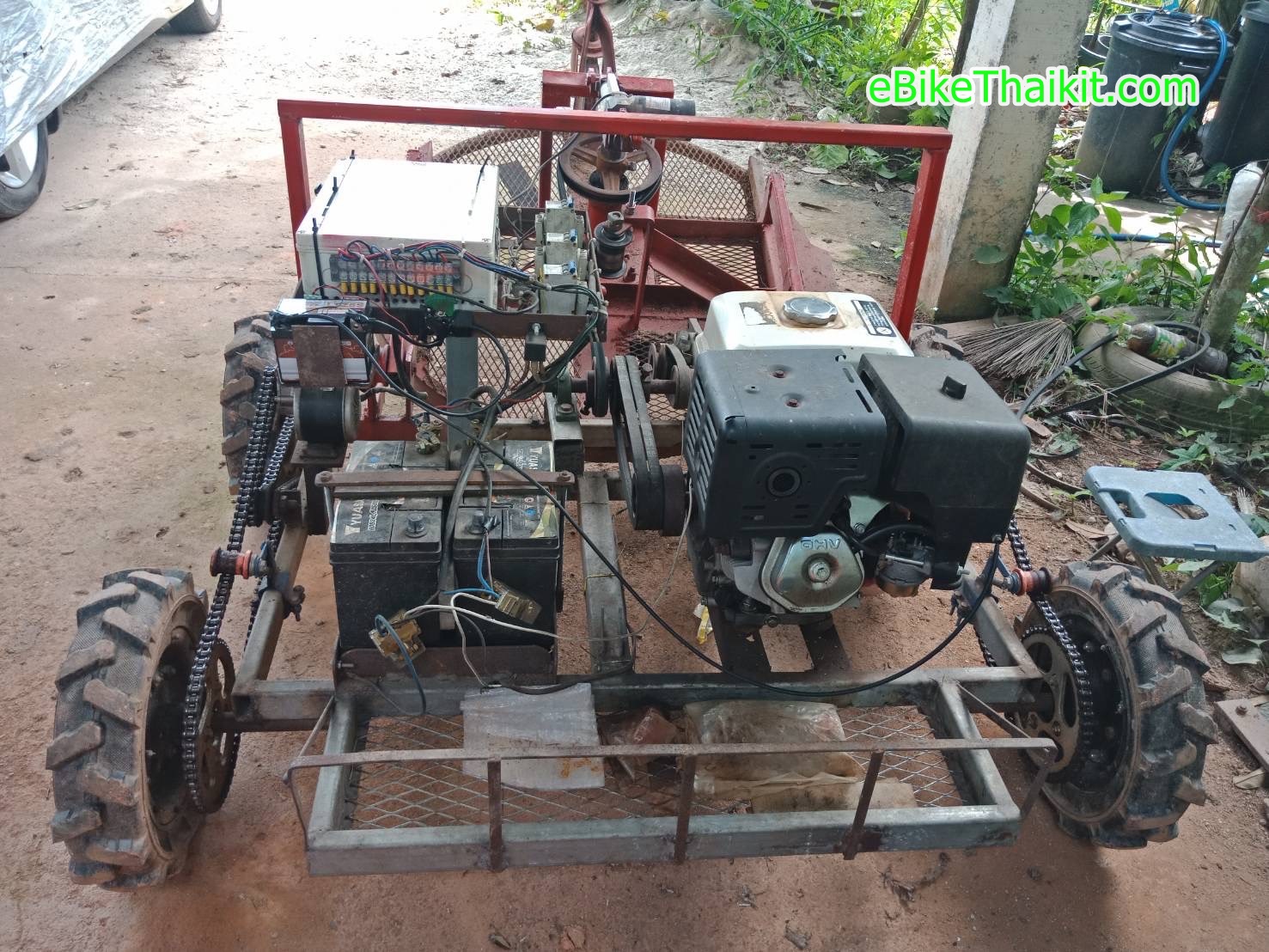

ประกอบระบบ ควบคุมรถตัดหญ้าแบบนั่งขับ ควบคุมด้วยจอยอนาล็อค ตามลูกค้าต้องการ

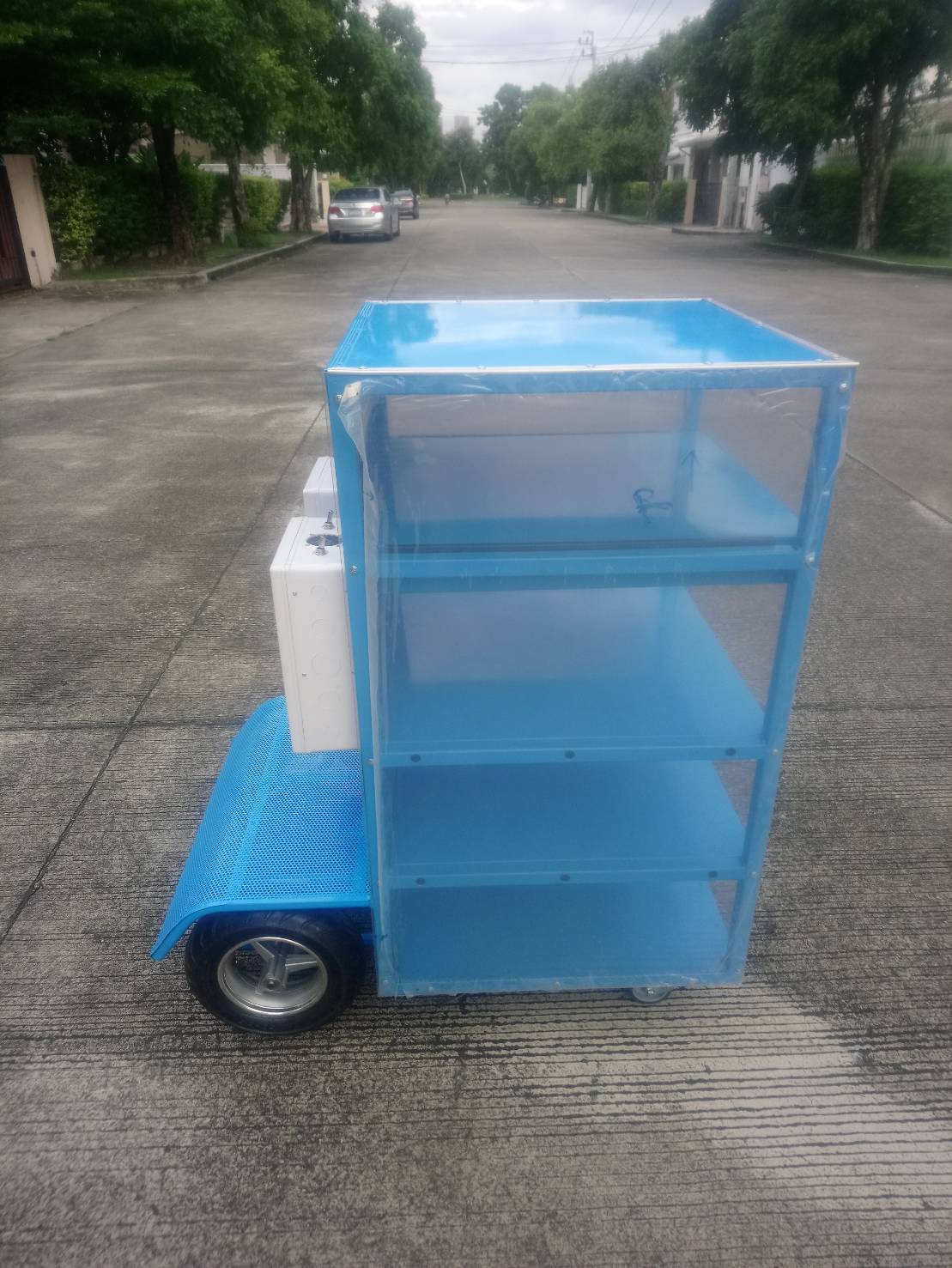

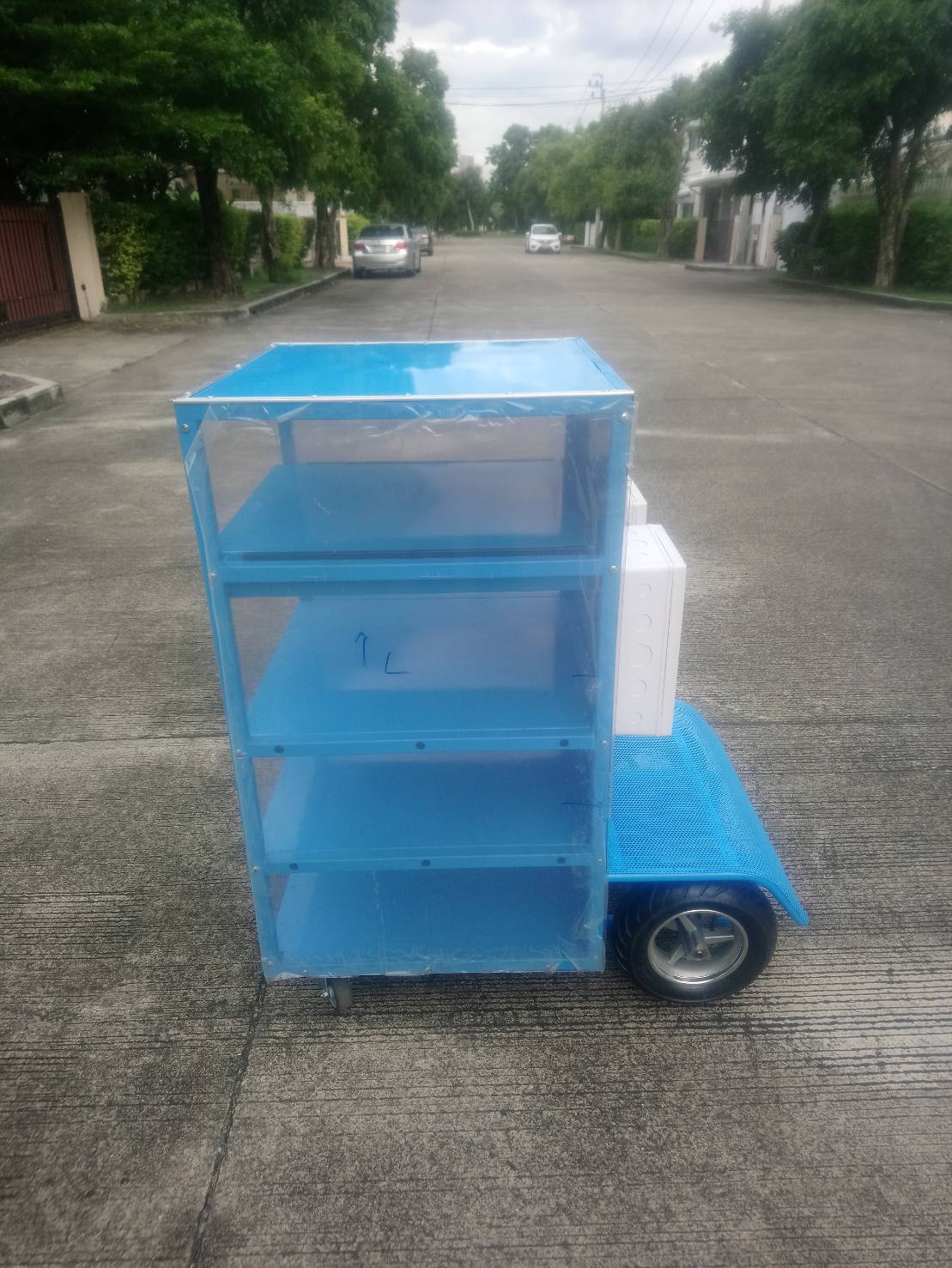

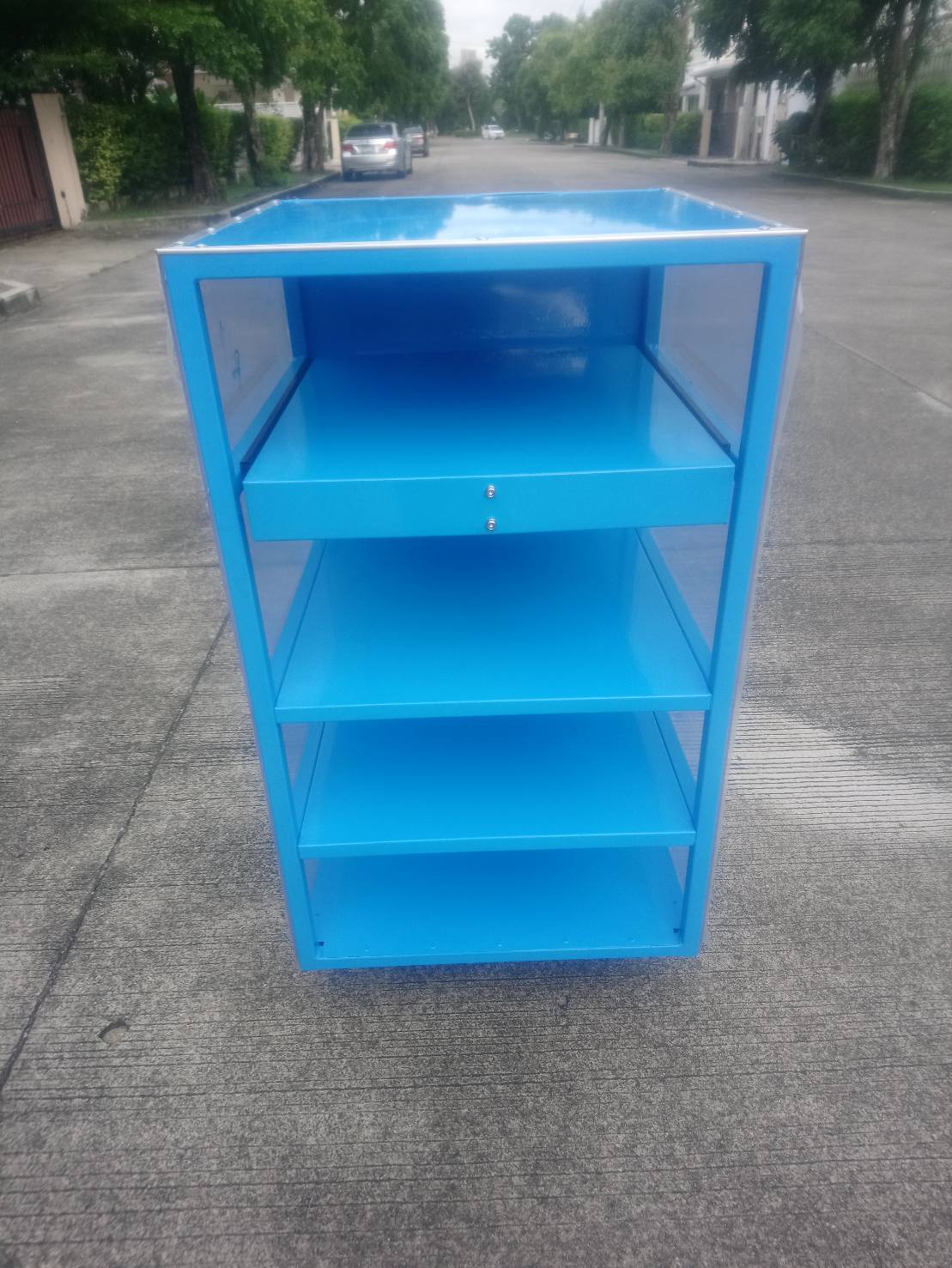

คลิบตัวอย่างการนำไป ออกแบบ ใช้งานทำ รถส่งอาหาร เวชภัณฑ์ ไร้สาย สู้ภัย โควิท

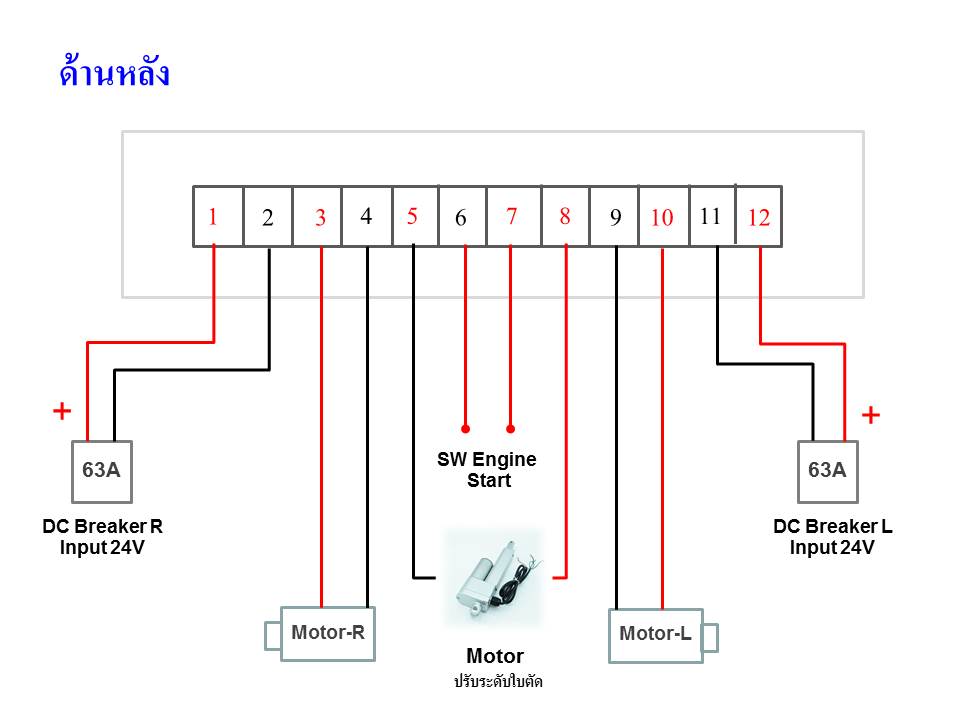

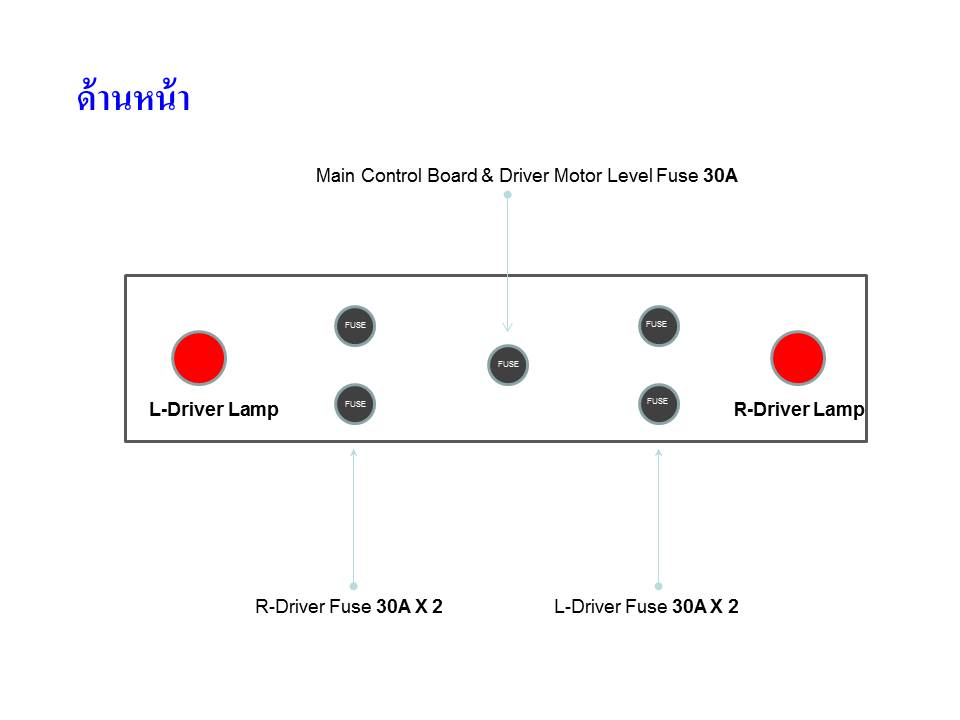

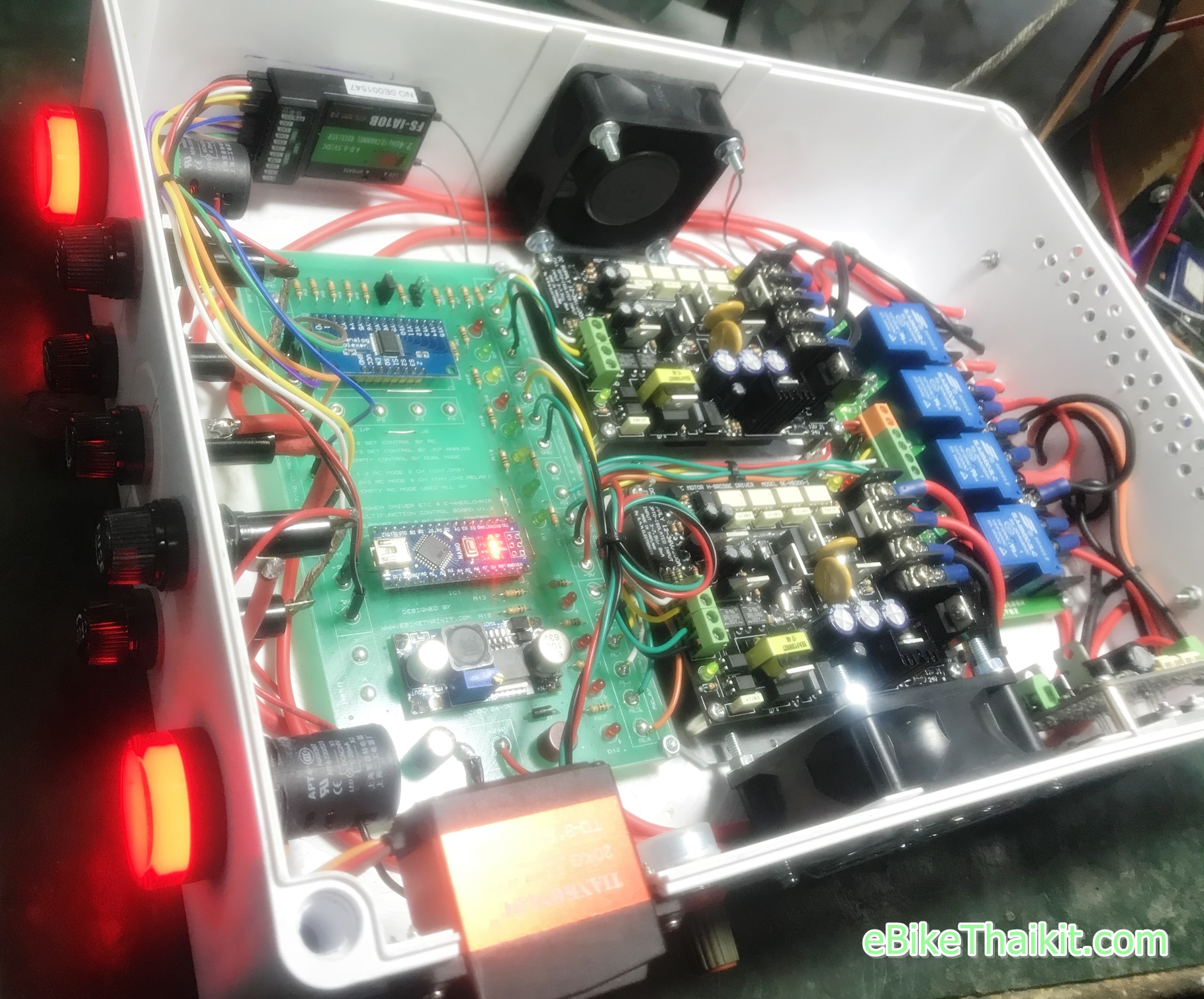

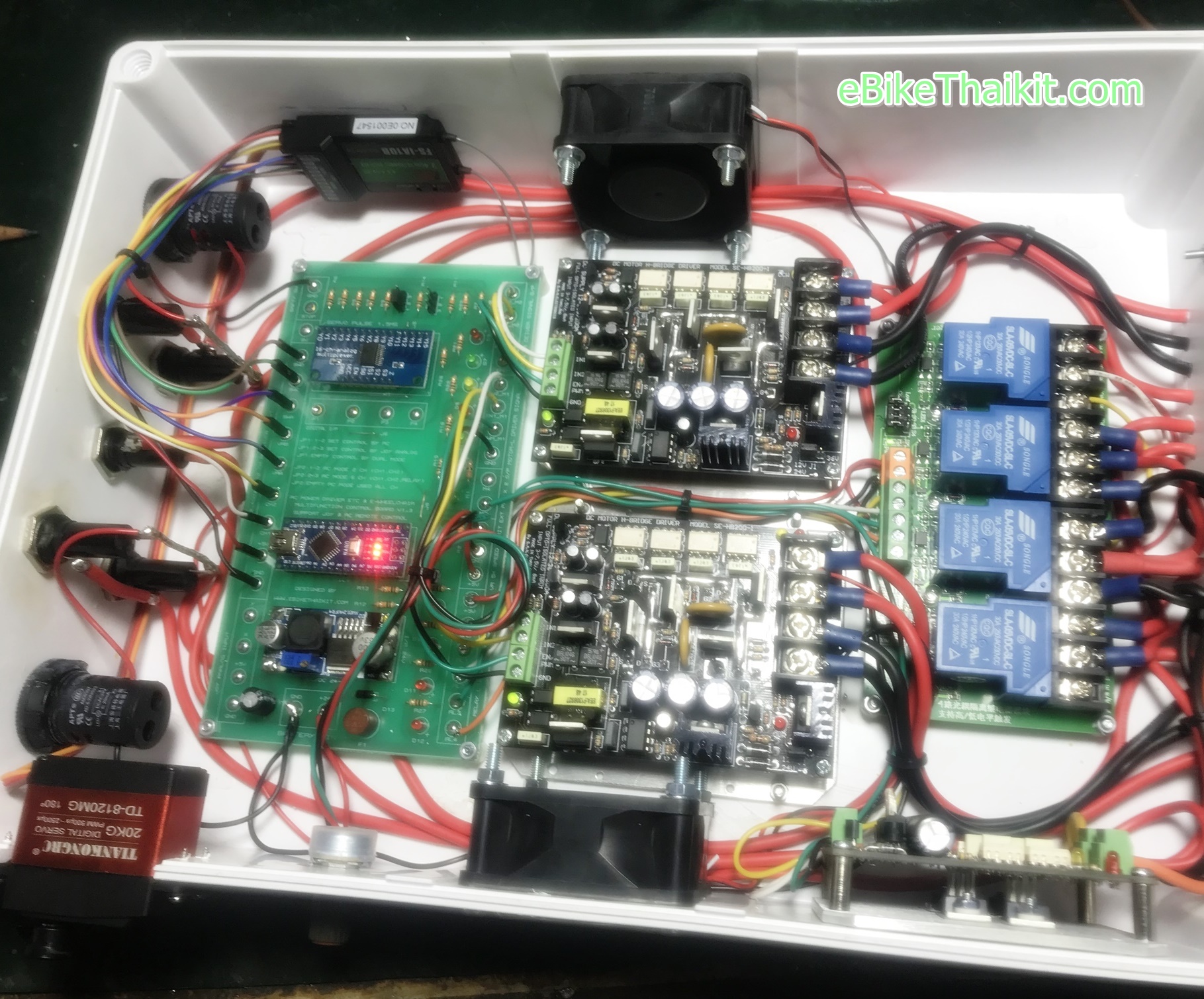

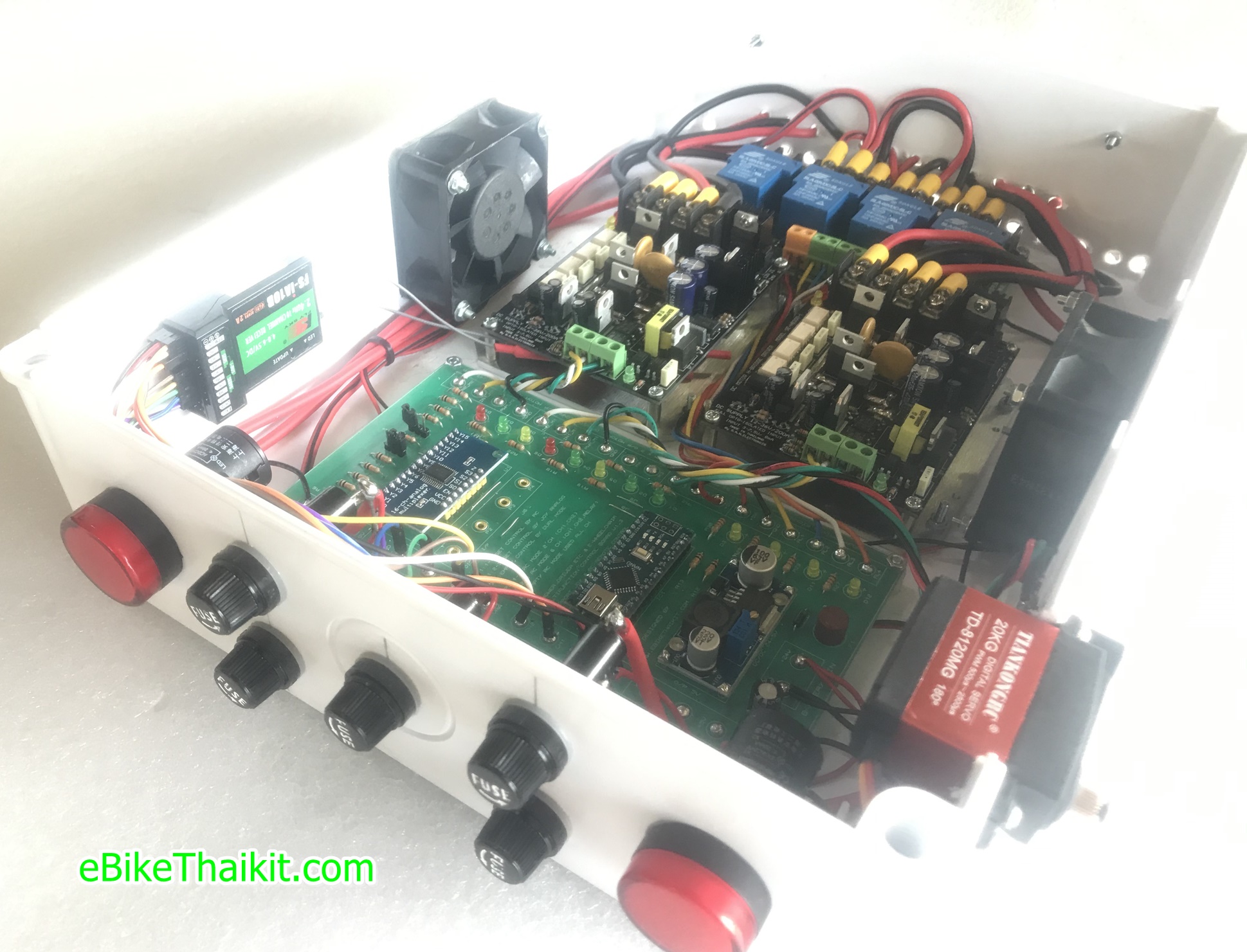

ตัวอย่าง การนำไป ประกอบ ลงกล่องใช้งาน ใช้งาน (ตอนใช้งานจริงจะมี DCBreaker 63A แยกอีก 2 ตัว ทั้ง ขวา และ ซ้าย)

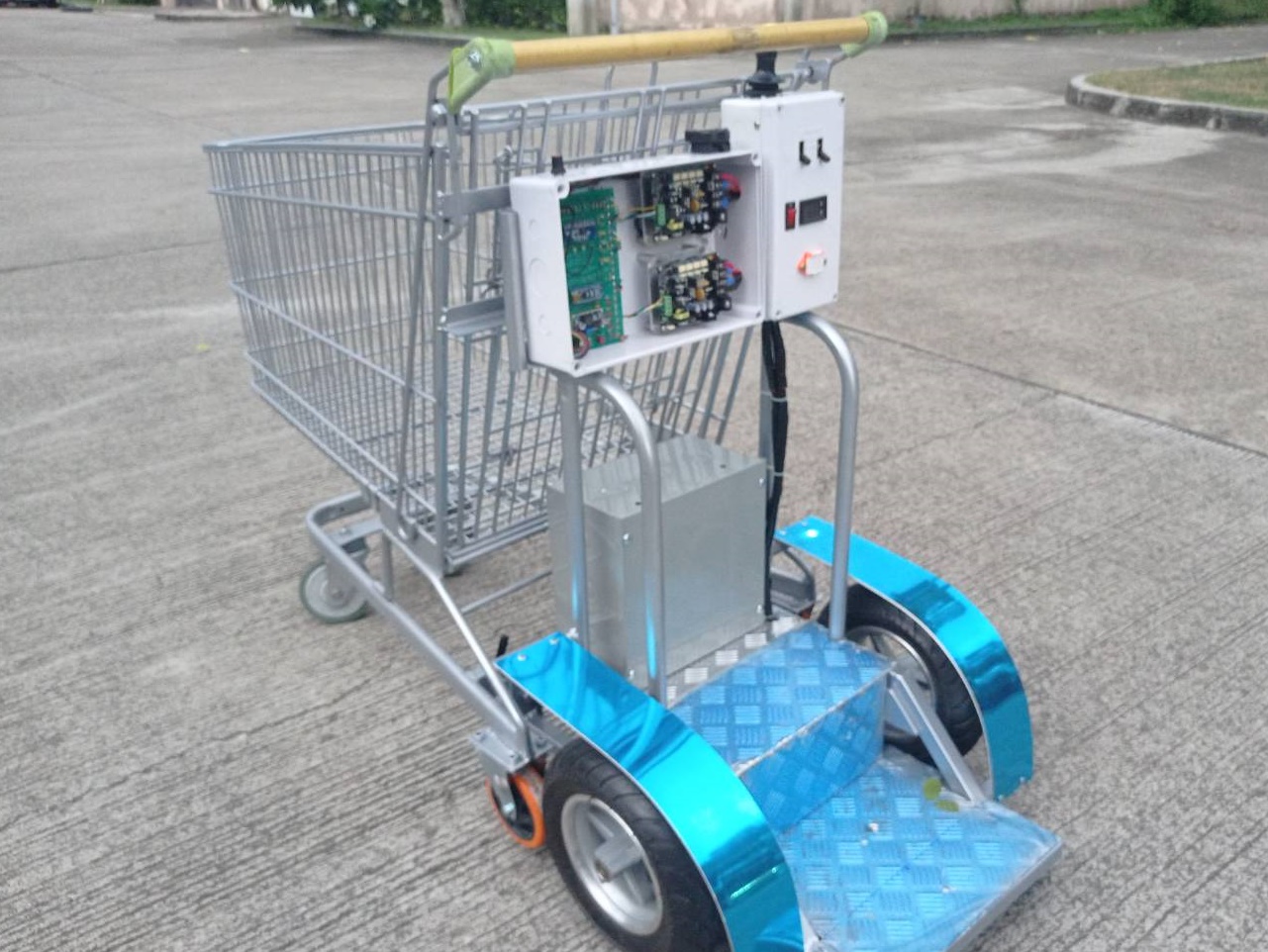

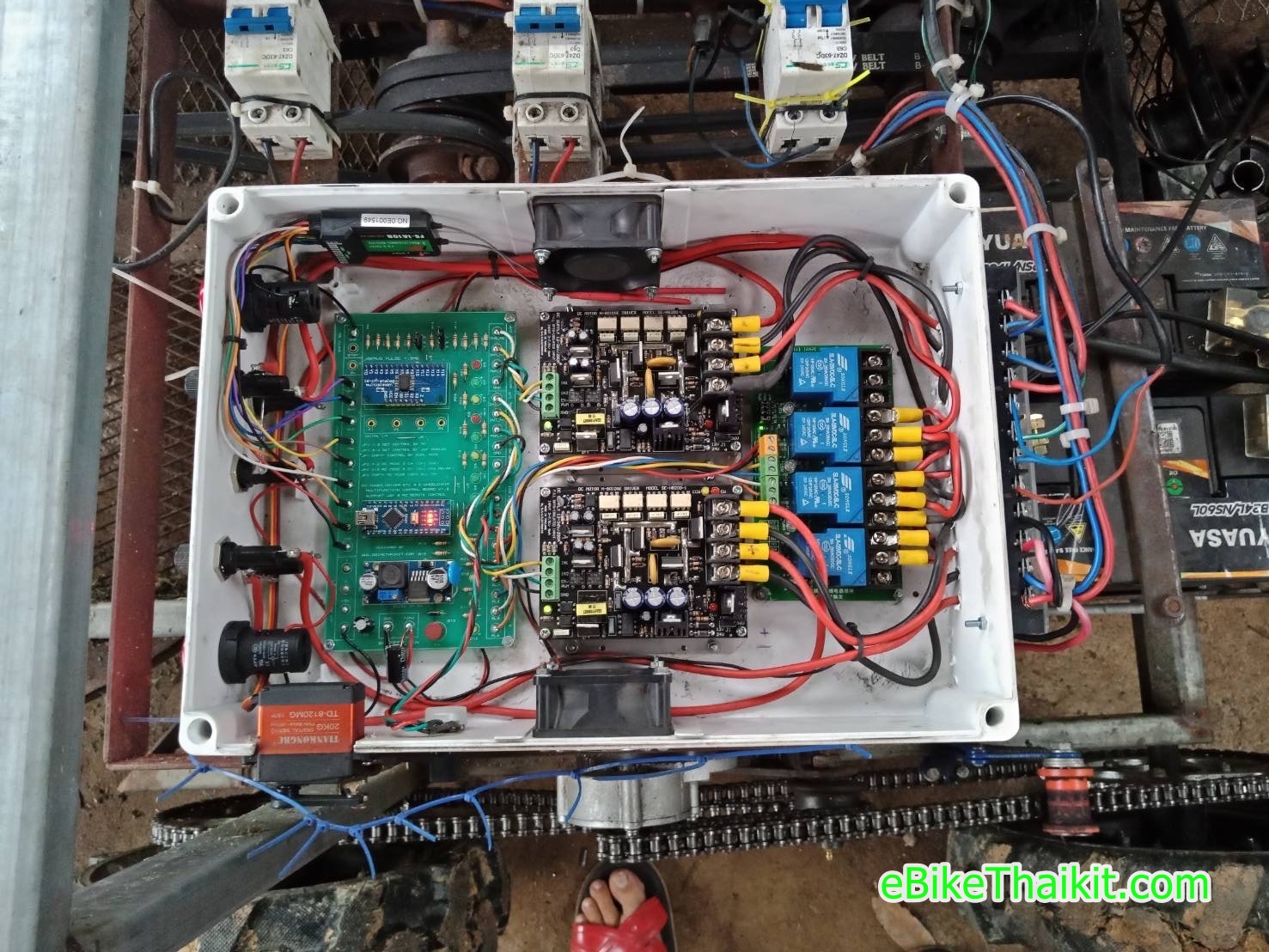

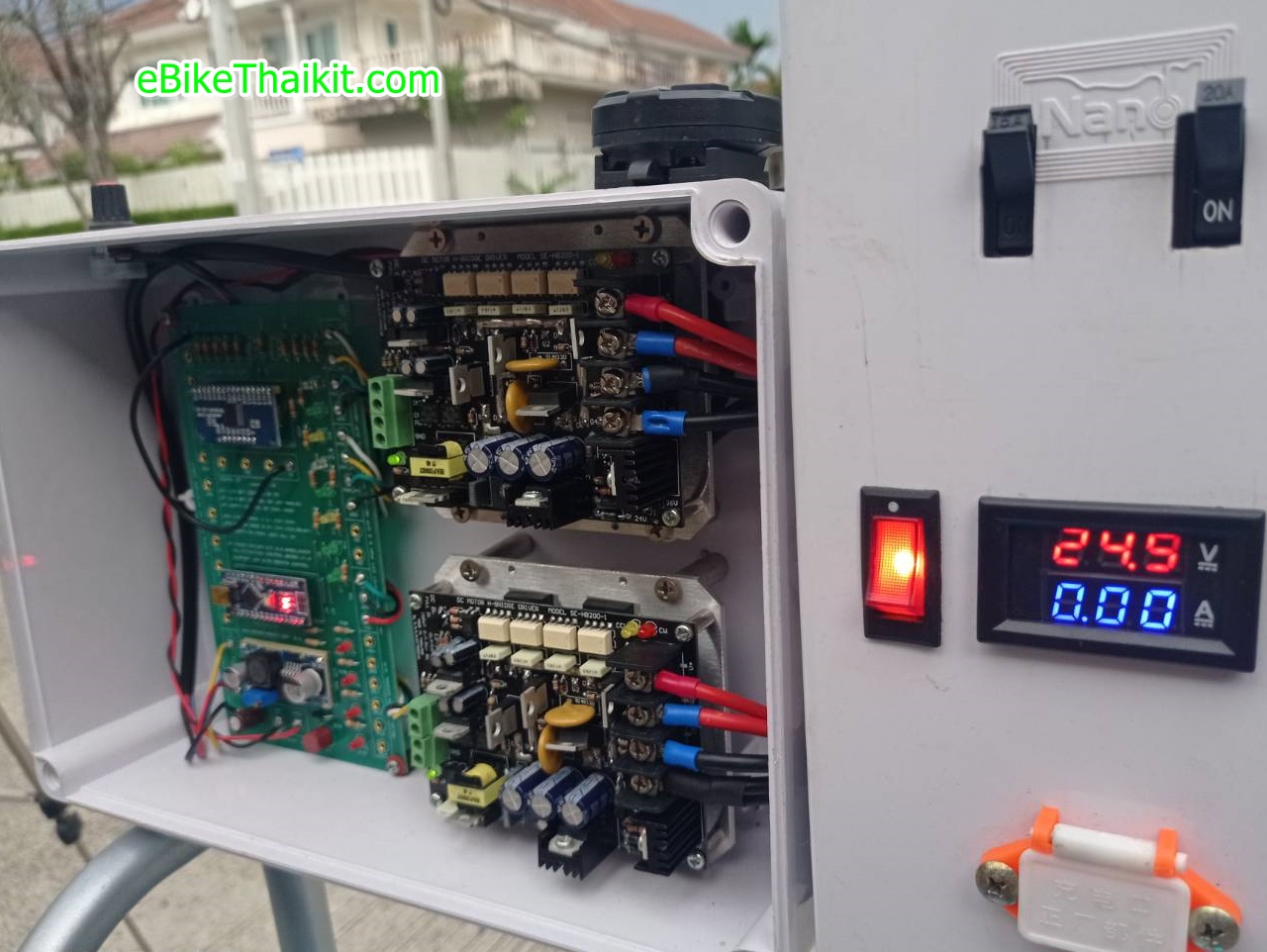

    ตัวอย่างการนำไปติดตั้ง ใช้งานจริง









  *** สินค้าอาจจะดู ไม่มี อะไร มาก มายแต่ สินค้านี้ ออกแบบขึ้นมา เพื่อตอบโจทย์ ความต้องการ ใช้งาน แบบเฉพาะทาง และ เป็นงานประกอบมือ ผลิตตามออเดอร์เท่านั้น จะไม่ผลิตไว้รอขาย ใช้เวลาประกอบ และ ทดสอบ หากลูกค้าต้องการสั่ง กรุณา แจ้งหรือ สั่งล่วงหน้า อย่างน้อย 1 วัน และขอขอบคุณลูกค้าที่ ช่วยอุดหนุนสินค้า งานออกแบบไทย เพื่อนำไป เป็นทุน วิจัย พัฒนา สินค้าอื่นๆ สืบไป
