LCD Monitor เอนกประสงค์ สำหรับ รถไฟฟ้า 48-160V
LCD Monitor เอนกประสงค์ สำหรับ รถไฟฟ้า 48-160V LCD Monitor เอนกประสงค์ สำหรับ รถไฟฟ้า 48-160V LCD Monitor เอนกประสงค์ สำหรับ รถไฟฟ้า 48-160V LCD Monitor เอนกประสงค์ สำหรับ รถไฟฟ้า 48-160V LCD Monitor เอนกประสงค์ สำหรับ รถไฟฟ้า 48-160V
รหัสสินค้า : LCD-467
ปกติ : 1,680.00
ลดเหลือ : ฿1,480.00 THB
จำนวน

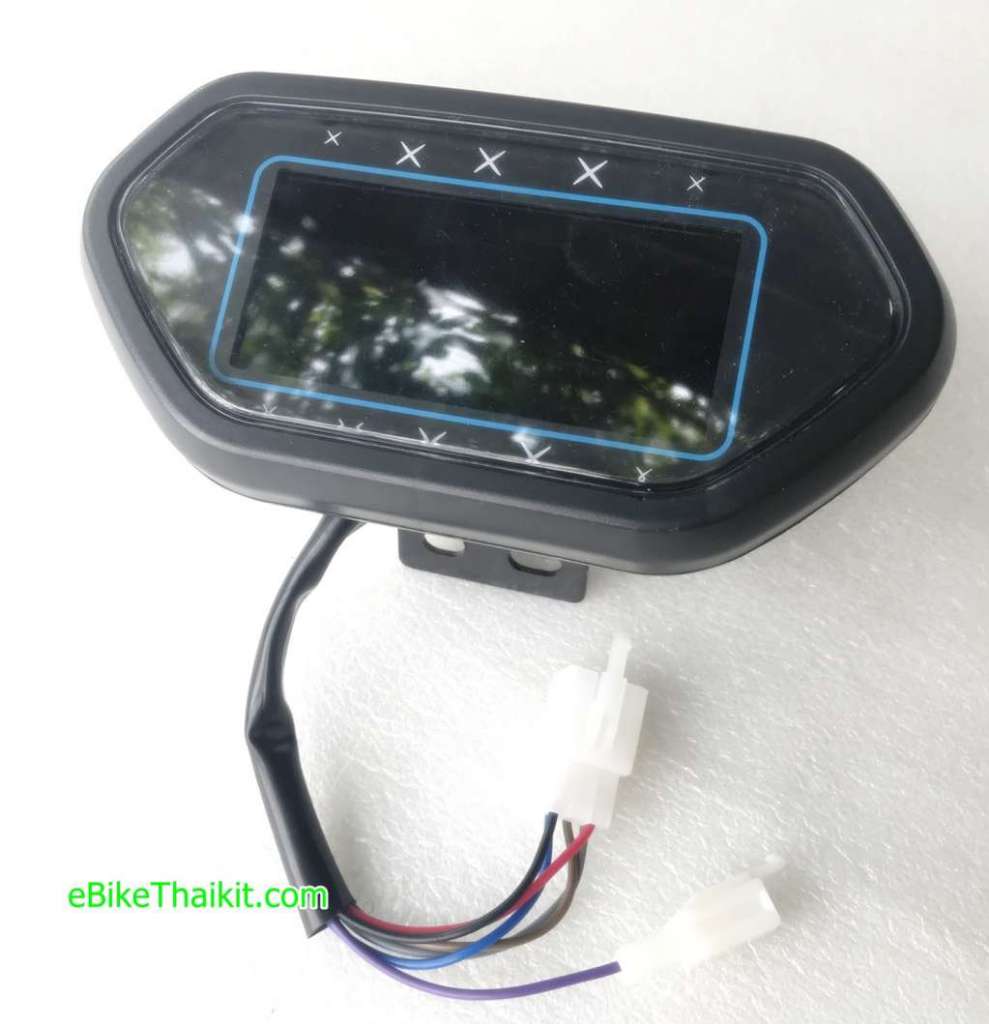

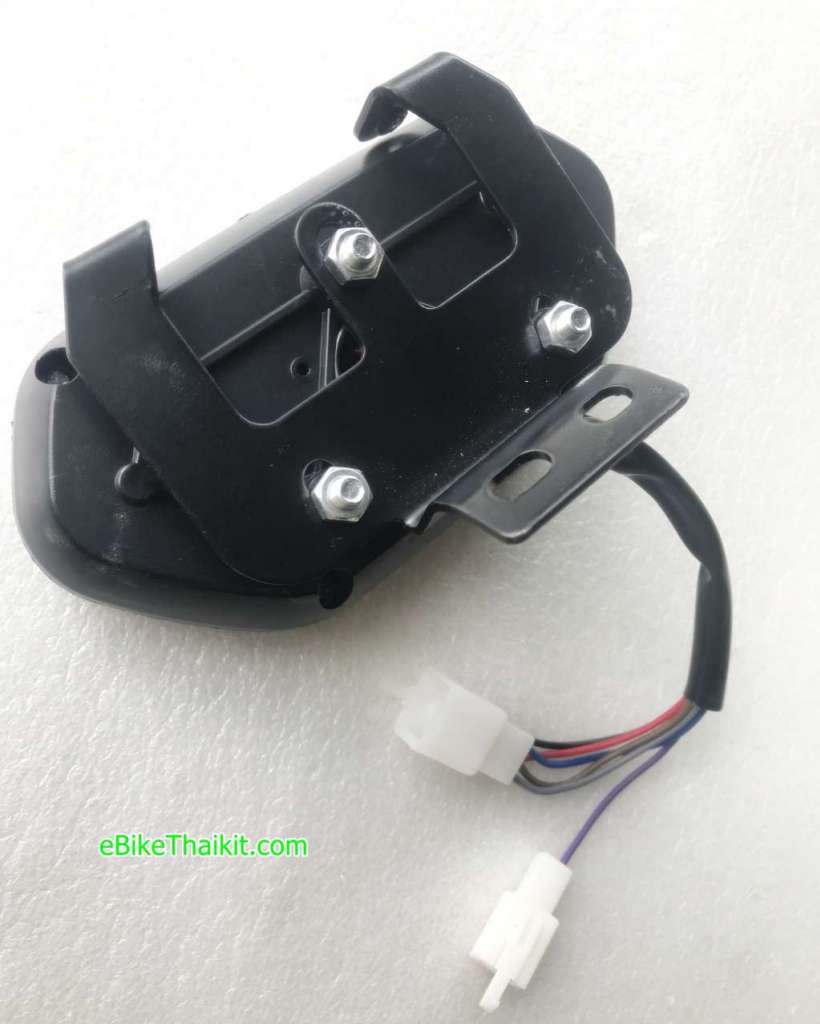

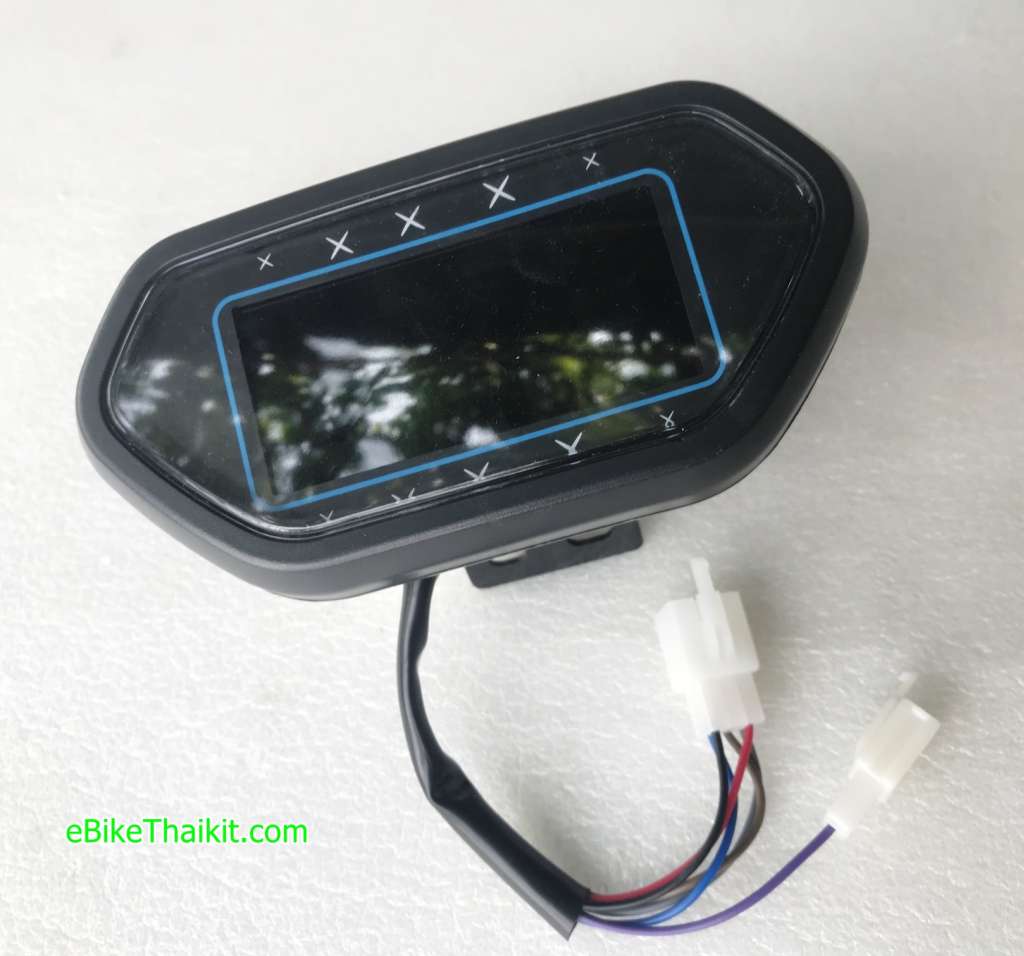

LCD Monitor เอนกประสงค์ สำหรับรถไฟฟ้า แรงดัน 48-160V


คุณสมบัติในการใฃ้งาน

    เป็นหน้าจอเรือนไมค์เอนกประสงค์ สำหรับแสดงผลความเร็ว / อุณหภูมิบรรยากาศ / แรงดันแบต พร้อมสเกลระดับแบตเตอรี่ / ไฟโชว์สถานะ เปิดไฟหน้า และไฟเลี้ยว / ระยะทาง และ ระยะเวลาใช้งาน

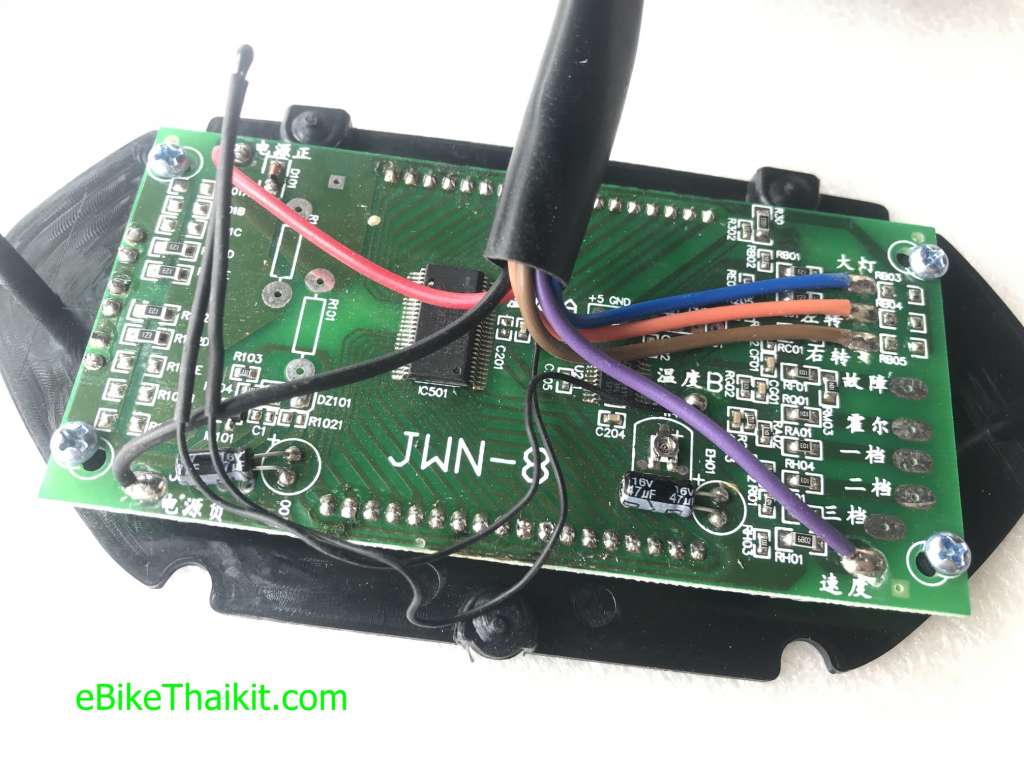

การต่อสายใช้งาน


สายใช้งานมีทั้งหมด 6 เส้นหลัก คือ

1.
แดง : ไฟ + แหล่งจ่าย

2.
เขียว : GND

3.

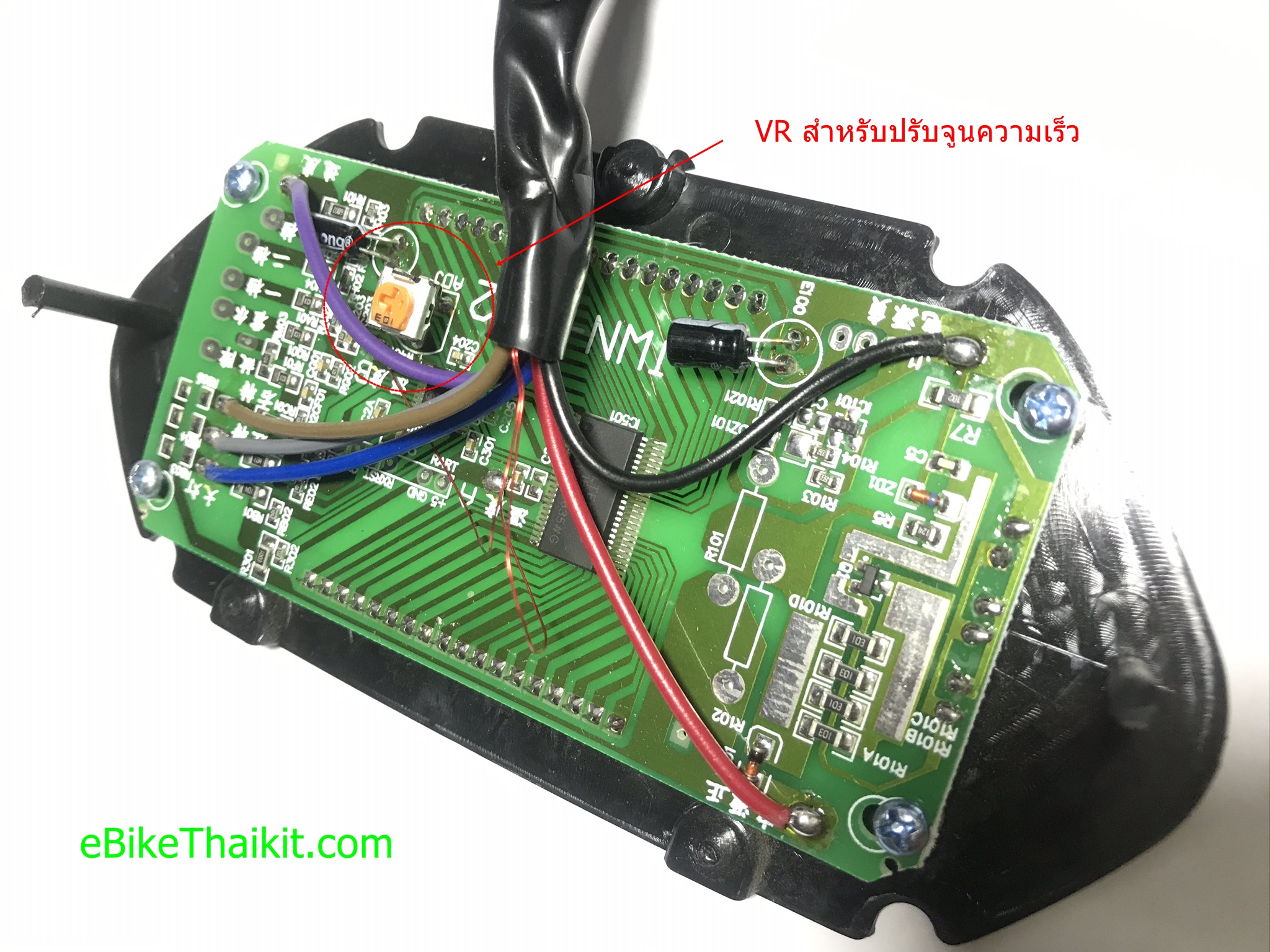

ม่วง : สายวัดความเร็ว ค่าความเร็วจะแปรผันตามแรงดันที่จ่ายให้ ฉะนั้นหากไมค์วัดไม่ตรงกับความเป็นจริง หรือเกินจริง ก็สามารถ ปรับจูน VR ภายใน ให้ระบบอ่านค่าแรงดัน เป็นความเร็วที่ถูกต้อง ตามจริงได้  สามารถต่อได้ กับกล่องบัสเลททั่วไป โดยจั้มเข้าที่ สายมอเตอร์ เส้นใด เส้นหนึ่งที่มีแรงดัน ขึ้น ลง ตามความเร็วใช้งาน  จากที่ทดสอบ ทดลองใช้แรงดันจ่ายเข้าไป 50V กว่าๆ ค่าความเร็วขึ้นไปที่ 100Km/Hrs เป็นต้น...



4.
น้ำเงิน : สัญญาณโชว์ไฟหน้า จั้มมาจากไฟหน้า 12V


5. น้ำตาล : สัญญาณโชว์ไฟเลี้ยวขวา จั้มมาจากไฟ + 12V ของไฟเลี้ยวขวา

6.
ส้ม :
สัญญาณโชว์ไฟเลี้ยวซ้าย จั้มมาจากไฟ + 12V ของไฟเลี้ยวซ้าย

แรงดันใช้งานสามารถรองรับ โดยจอจะ Auto
48 - 160V ให้เอง





 แผนผังแนวทางการต่อระบบรวม
