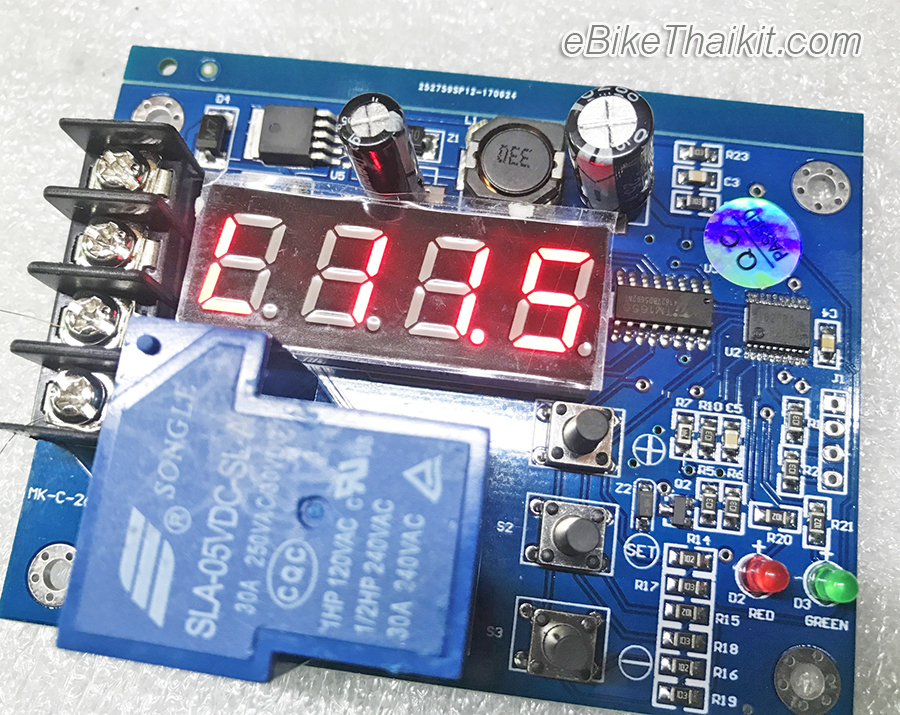

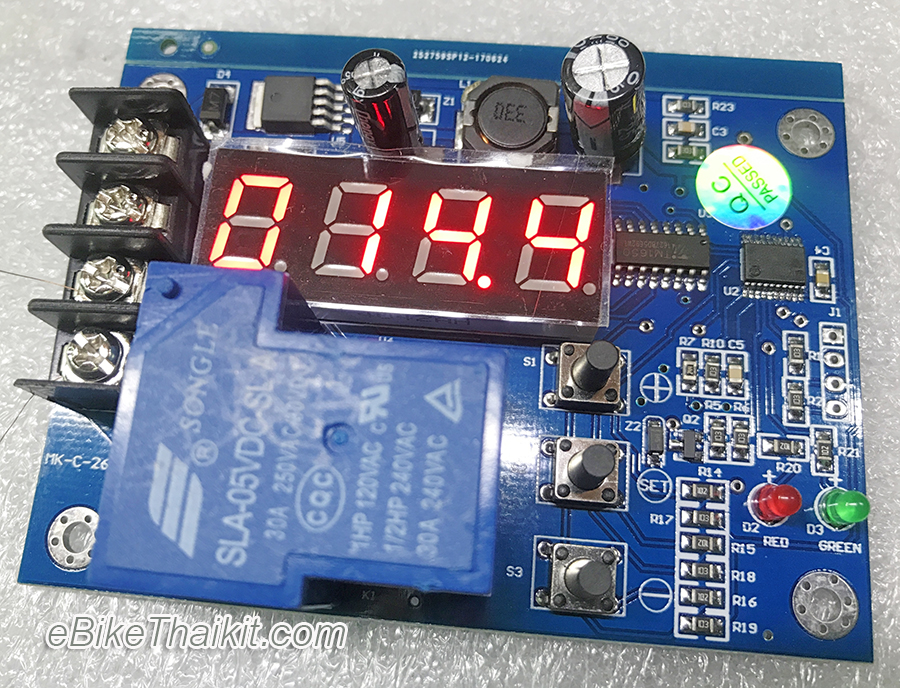

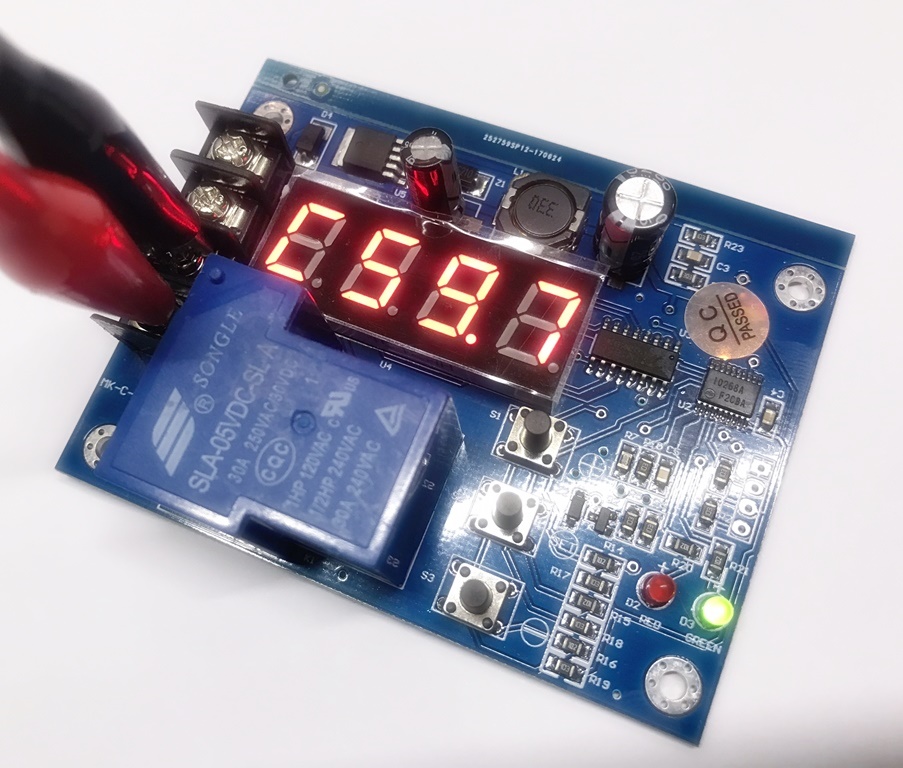

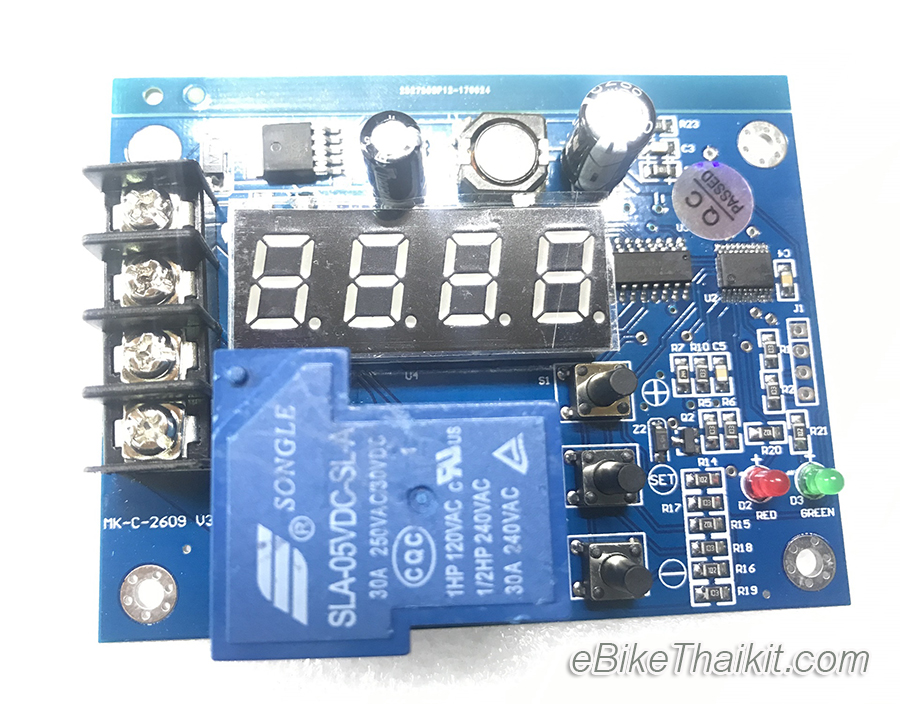

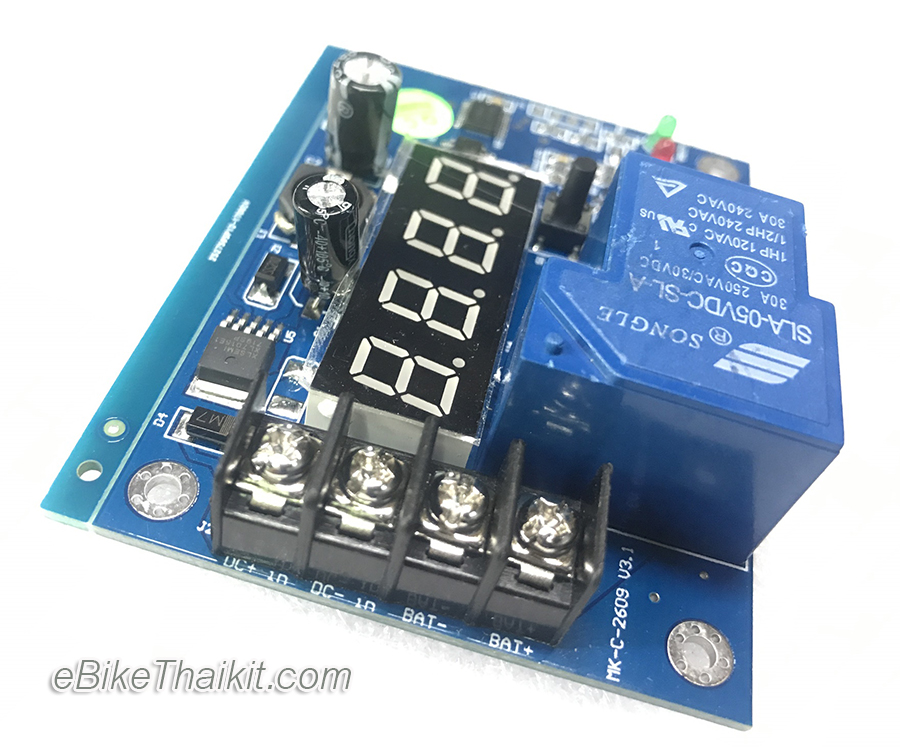

Module Automatic ON/OFF Progamming Voltage DC 5-80V

Module Automatic ON/OFF Progamming Voltage DC 5-80V

รายละเอียดเสปค :

- ตั้งย่านการตัดต่อแรงดันในระบบดีซี 5-80V (แนะนำใช้ไม่เกิน 48V ตามข้อมูลใน Datasheet IC XL7015)


- ตั้งช่วงแรงดันต่ำ (L) เพื่อสั่งหน้าคอนแทคต่อ สั่งชาร์จเข้าแบตเตอรี่

- ตั้งช่วงแรงดันสูง (H) เพื่อสั่งหน้าคอนแทคตัด สั่งหยุดการชาร์จเข้าแบตเตอรี่

- กระแสดีซีที่ผ่านหน้าคอนแทค ระบุไว้ว่ารับได้ 30A แต่แนะนำว่าใช้ไม่เกิน 10A จะเหมาะกว่า หากต้องการใช้กระแสที่สุงมากๆ ควรต่อ พวก Menetic Relay ต่างหากจะเหมาะสม และทนทานกว่า


ประยุกต์ใช้งาน :

    วงจรตัวนี้ ทำหน้าที่สเมือน ชาจ์ทเจอร์ แต่ไม่มีระบบคุมไฟ ไฟมาเท่าไร ต่อตรงลงแบต ไม่มีกั๊ก เรียกว่าชาจ์ทเต็มที่ แต่จะคอยทำหน้าที่ คอยเช็คแรงดันแบต ว่าแรงดันเต็มถึงช่วงการตัดแล้วหรือยัง จากนั้นก็จะสั่งตัดการทำงานทันที และจะต่อชาจ์?อีกครั้ง ตามแรงดันที่ตตั้งไว้ ที่ค่า L

   ข้อดี ของบอร์ดนี้คือสะดวกใช้งานไม่ต้องการไฟเลี้ยงอื่นเพิ่มเติม แค่มีแบตต่อ ระบบก็ทำงาน ใช้งานง่าย เพี่ยงตั้งค่าแรงดัน L สำหรับต่อชาจ์ท และ H สำหรับตัดชาจ์ท


ข้อควรระวัง

- การเซ็ตช่วงแรงดันไม่ควรตั้งต่ำหรือสูงเกินไปจากเสปคแบตที่ใช้งาน
- พิกัดแรงดันขาเข้าจะต้องมากกว่าแรงดันแบตเสมอ
- ต่อแบตที่ด้าน Output ก่อนเพื่อเซ็ตค่าพารามิเตอร์สูงตัดและต่ำต่อจากนั้นค่อยต่อ Input
