วงจรชาจ์ทกังหันลม  ตั้งโปรกรมแรงดันได้ รุ่นล่าสุด !!
วงจรชาจ์ทกังหันลม  ตั้งโปรกรมแรงดันได้ รุ่นล่าสุด !! วงจรชาจ์ทกังหันลม  ตั้งโปรกรมแรงดันได้ รุ่นล่าสุด !! วงจรชาจ์ทกังหันลม  ตั้งโปรกรมแรงดันได้ รุ่นล่าสุด !! วงจรชาจ์ทกังหันลม  ตั้งโปรกรมแรงดันได้ รุ่นล่าสุด !! วงจรชาจ์ทกังหันลม  ตั้งโปรกรมแรงดันได้ รุ่นล่าสุด !!
รหัสสินค้า : WGC-1248
ราคา ฿2,480.00THB
จำนวน

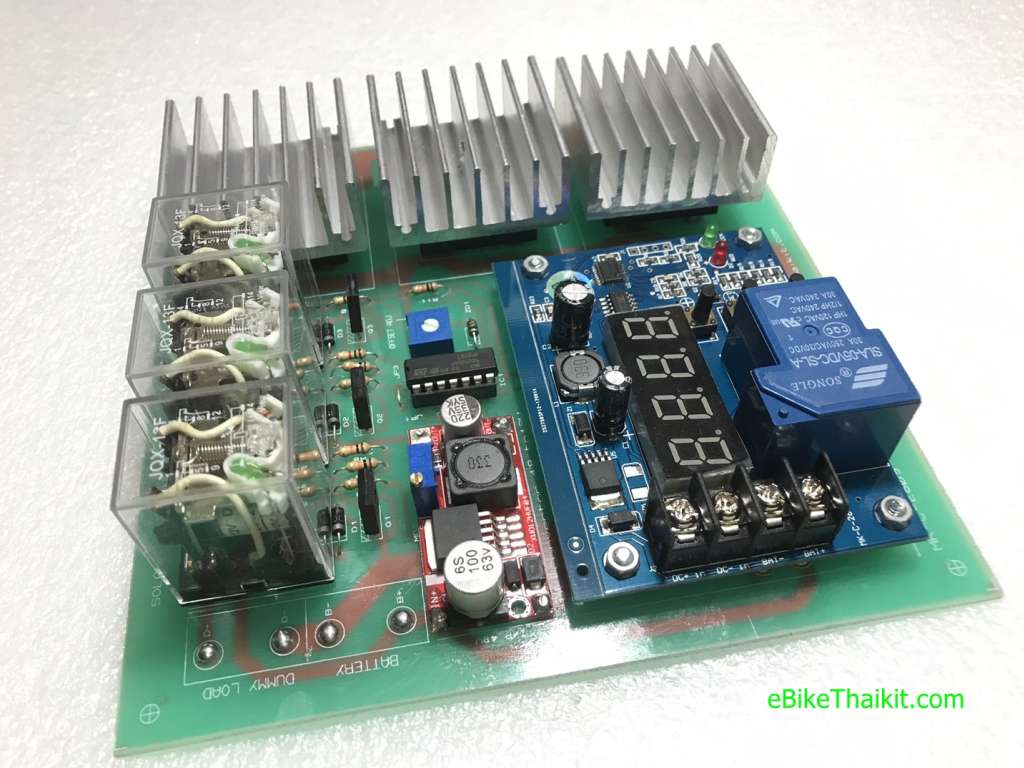

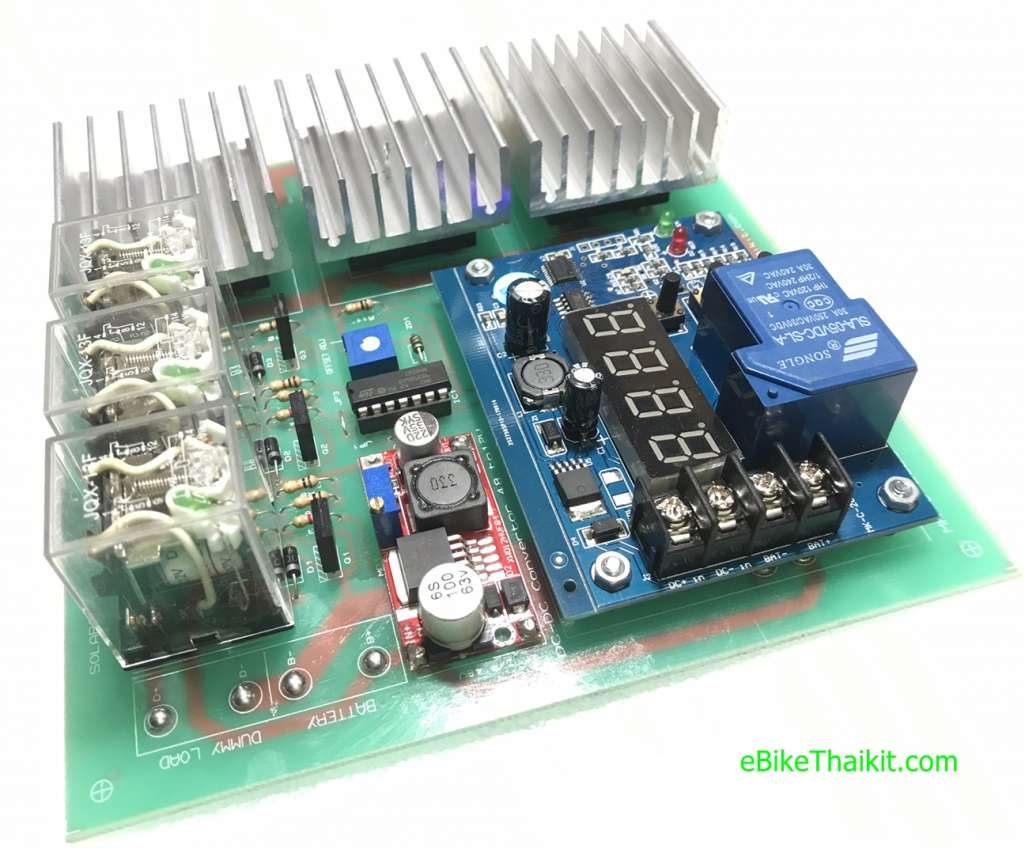

วงจรตัดไฟชาจ์ทเกิน V1.2  สามารถตั้งโปรแกรมแรงดันได้ สำหรับ แบตเตอรี่ 12-48V สำหรับกังหันลม กังหันน้ำ   (รองรับ SolarCell)

         เป็นวงจรสำหรับทำหน้าที่ ตัดไฟชาจ์ท คุมแบตเตอรี่ไม่ให้ไฟเกิน จากกังหันลม / กังหันน้ำ ด้วย Generator, HubMotor หรือ โซลาร์เซลล์  รองรับแรงดันใช้งาน 12 - 48V สำหรับชาจ์ทแบต แบบตะกั่วกรด แนะนำเป็นแบตน้ำเพราะกระแสชาจ์ท สูง-ต่ำ ไม่แน่นอนตามรอบของ Generator แสดงสถานะแรงดันแบต ด้วยตัวเลข ดิจิตอล ใช้งานง่าย สามารถตั้งค่าโปรแกรม On / Off แรงดันได้ตามต้องการ ทำให้ระบบมีความแม่นยำ และยืดหยุ่น ในการนำไปใช้งาน ได้มากขึ้น

    ข้อดีคือ กระแสไฟชาจ์ทมาแบบ เต็มๆ ไม่มีโหลด หรือ Loss เหมือนพวก Control Charge จึงเหมาะสมกับการชาจ์ตตะกั่วกรด แบบน้ำ รองรับกระแสชาท์จสุงสุดที่ 30A ตามสเปคหน้า คอนแทคของรีเลย์ แต่ควรเผื่อการใช้งานไว้ที่ไม่เกิน 25A ก็จะดีกว่า แล้วควรคลายฝาจุกน้ำกรดไว้เพื่อระบายแก็ส และไอกรด ป้องกันแบตบวม

    ส่วนกรณีจะนำ Generator อื่นนอกเหนือจากที่ระบุไว้มาใช้งาน ก็ต้องเป็น Generator ที่มีกระแสชาจ์ท ที่เหมาะสมใกับขนาดแบตนั้นๆ  ซึ่งหากนำ Generator กระแสสูง เกินที่แบตจะรับได้ มาใช้งานอาจจะทำให้แบตเสื่อม บวม และร้อนเสียหายได้...


ระบบการทำงาน :


ระบบในวงจรแบ่งเป็น 2 ภาคหลักคือ

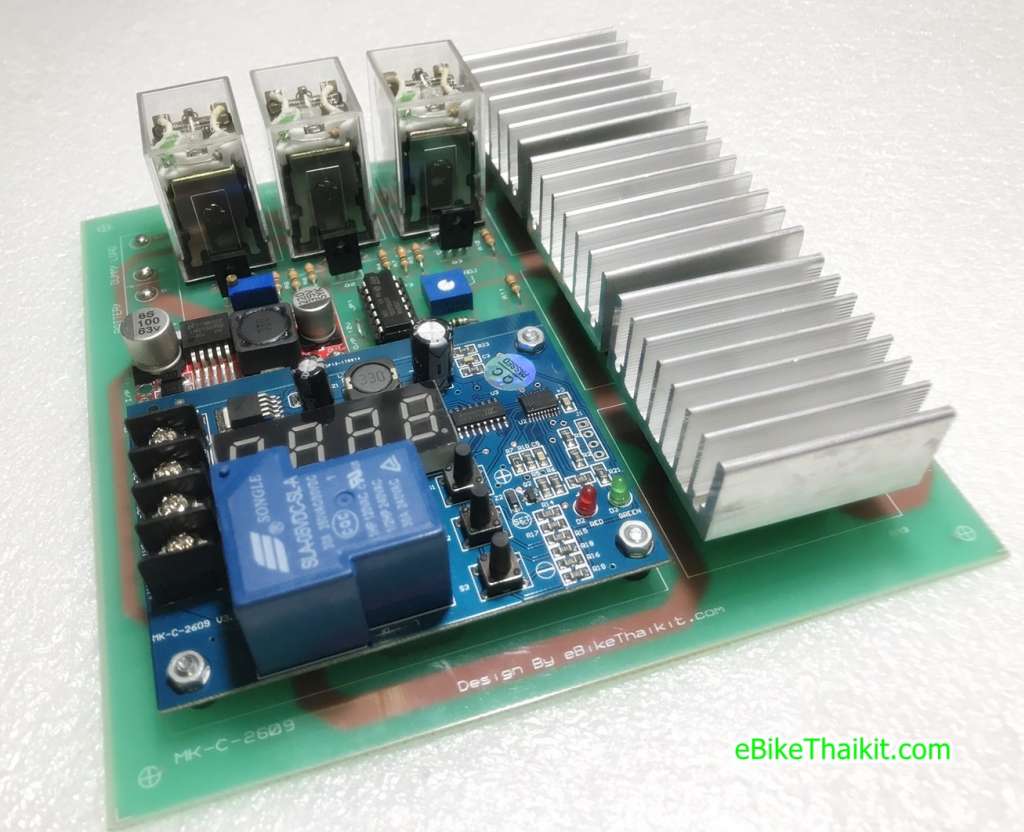

     1. ภาคกำหนดตั้งค่าแรงดันแบต On/Off แสดงผลสถานะแรงดันด้วยตัวเลขดิจิตอล โดยใช้โมดูล MK-C-2609

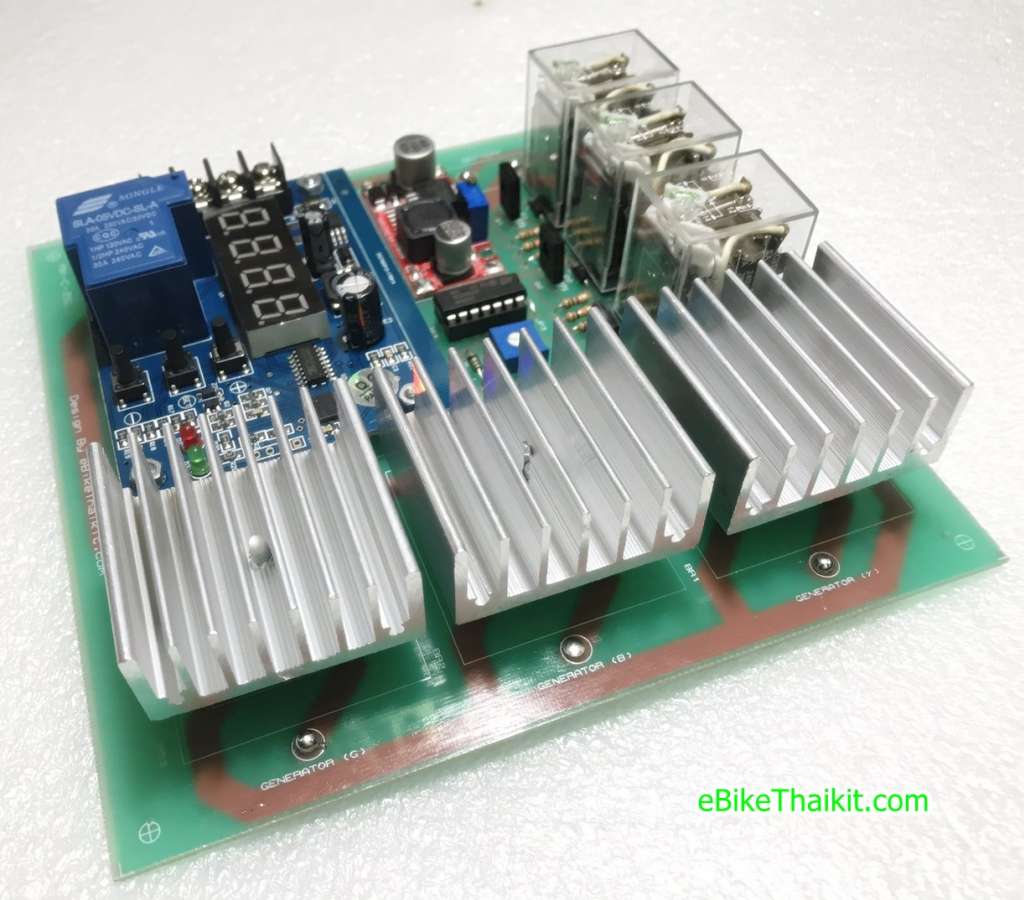

     2. ภาคควบคุมการชาจ์ท (ตัดไฟเมื่อเต็ม) โดยเมื่อเรานำกังหันลมต่อสายไฟเข้าระบบทั้ง 3 เส้น กระแสไฟที่ได้จะผ่าน Bridge Diode ขนาด 50A ติดแผงระบายความร้อน ทั้ง 3 ตัวเพื่อแปลงเป็นไฟ ผ่าน Relay ทำหน้าที่ตัดต่อระหว่างชาจ์ท และ ทิ้งโหลด รองรับกระแสสูงสุด 30A กระแสไฟจะชาจ์ทตรงสู่แบต 12-48V เมื่อแรงดันแบตเต็มแล้ว (สามารถปรับตั้งแรงดันที่จะตัดได้ ตามต้องการ) ระบบจะตัดไฟจาก Generator โดยสิ้นเชิง เพื่อระบายกระแสไฟไปสู่ โหลดภายนอก (Dummy Load) อาจจะเป็นหลอดไฟแบบหลอดไส้ หรือ ลวด Heater ก็ตามเพื่อคุมไม่ให้กังหันลม / กังหันน้ำ หมุนเร็วเกินไปในสภาวะ No load (กรณีต่อกับโซลาร์เซลล์ ไม่ต้องต่อ Dummy Load)

   สรุปเงื่อนไขการทำงาน :


  • กรณี ต่อแบตไว้ แล้ว แรงดันแบตต่ำกว่า ที่กำหนด (ปรับตั้งเกณฑ์ได้ที่บอร์ดโปรแกรมควงบคุมการ On/Off) ระบบจะต่อตรงกับแหล่งจ่ายภายนอก เพื่อทำ การชาจ์ทแบบ 100% ไม่มีการจำกัดกระแส จาก กังหันลม กังหันน้ำ หรือ โซลาร์เซลล์ ก็ตาม
  • กรณี ต่อแบตไว้ แล้ว แรงดันสูงกว่า ที่กำหนด (ปรับตั้งเกณฑ์ได้ที่ VR1) ระบบจะตัดการชาจ์ทไฟลงแบตออก แต่จะสับไฟจาก กังหันลม กังหันน้ำ หรือ โซลาร์เซลล์ ปล่อยพลังงานทิ้งไปที่ Dummy Load (เอ้าพุทภายนอก อาจจะเป็นหลอดไฟ หรือโหลดอื่นๆ)
  • กรณี ไม่ได้ต่อแบตไว้ หรือ สายแบตหลุดหลวม ระบบจะปล่อยพลังงานทิ้งไปที่ Dummy Load (เอ้าพุทภายนอก อาจจะเป็นหลอดไฟ หรือโหลดอื่นๆ) ทันที เพื่อป้องกันกังหันลม หมุนรอบจัดเกินไป และป้องกันวงจรหลักเสียหาย หรือเพื่อไม่ให้พลังงานสูญเปล่า !!
  • กรณี ที่แบตไม่ได้ต่อโหลดใช้งาน แต่ต่อ Generator หรือแหล่งจ่ายไว้ ระบบก็จะมีการ On/Off ชาจ์ท เป็นจังหวะๆ เพื่อทำการรักษาระดับแรงดันแบตไว้ ไม่ให้ต่ำเกิน และพน้อมใช้งาน

การต่อใช้งานของ Port ต่างๆ :

Gennerator Input : ต่อเข้ากับขั้วมอเตอร์ทั้ง 3 เส้นแยกตามสี G (เขียว) Y (เหลือง)  B (น้ำเงิน)
Dummy Load : ต่อกับโหลดเช่น หลอดไฟ 200W  จำนวน 1-2 หลอด ขึ้นอยู่กับกำลังลมและขนาดของ Generator / HubMotor
Battery :  ต่อกับแบตเตอรี่


หมายเหตุ : สินค้าราคาอาจดูสูง เนื่องจากเป็นสินค้าผลิตและ ออกแบบเอง ประกอบตามจำนวนที่สั่งเท่านั้น เพื่อเป็นทุนวิจัยพัฒนาอื่นๆ ต่อไป !!
